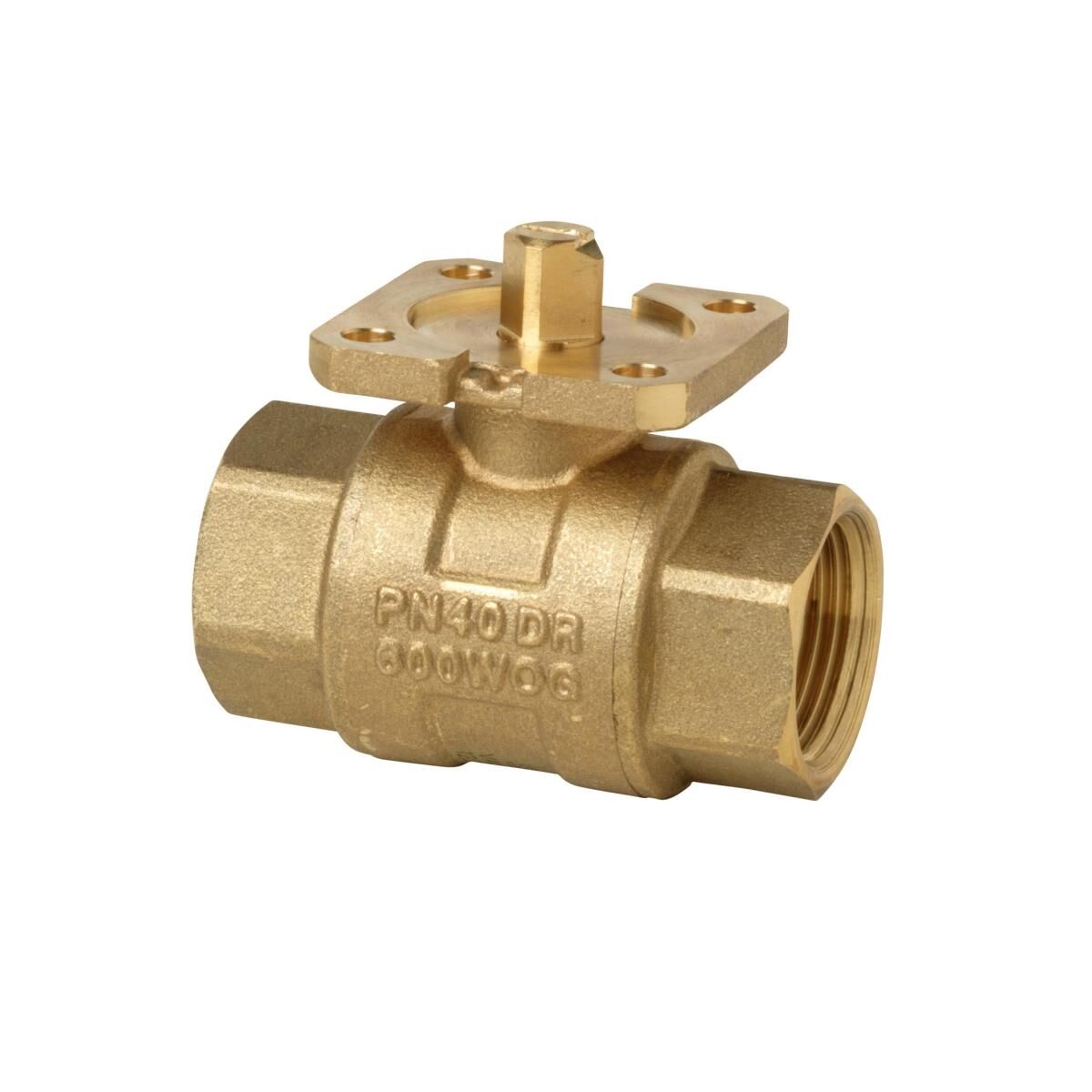

Siemens VAI60 İç Dişli 2 Yollu Küresel Vana PN40 DN20 (¾”)
Siemens VAI60 İç Dişli 2 Yollu Küresel Vana PN40
Siemens VAI60 serisi, DZR (çinko kaybına dayanıklı) pirinç gövdeli, iç dişli (Rp) 2 yollu küresel vanalardır. DN20–DN50 çaplarında, 22–96 m³/h kvs değerleri ve PN40 basınç sınıfıyla ısıtma, soğutma ve iklimlendirme devrelerinde motorlu kesme ve açma-kapama için kullanılır. Akışkan sıcaklığı -10…120 °C aralığındadır.
90° dönüşlü küresel vana, Siemens GDB/GLB döner aktüatörleriyle doğrudan tahrik edilir; açma-kapama (2/3 konumlu) ya da DC 0…10 V modülasyonlu kontrol aktüatör seçimine göre belirlenir. Uyumlu aktüatörler aşağıda listelenmiştir.
Model ve sipariş tablosu
| Model | DN | kvs | PN | Bağlantı | Sipariş kodu |
|---|---|---|---|---|---|
| VAI60.20-22 | DN20 | 22 m³/h | PN40 | Rp ¾" | BPZ:VAI60.20-22 |
| VAI60.25-22 | DN25 | 22 m³/h | PN40 | Rp 1" | BPZ:VAI60.25-22 |
| VAI60.32-35 | DN32 | 35 m³/h | PN40 | Rp 1¼" | BPZ:VAI60.32-35 |
| VAI60.40-68 | DN40 | 68 m³/h | PN40 | Rp 1½" | BPZ:VAI60.40-68 |
| VAI60.50-96 | DN50 | 96 m³/h | PN40 | Rp 2" | BPZ:VAI60.50-96 |
Teknik özellikler
| Özellik | Değer |
|---|---|
| Yol sayısı | 2 |
| Bağlantı tipi | İç dişli |
| Gövde malzemesi | Pirinç DZR |
| Dönüş açısı | 90° |
| Akışkan sıcaklığı | -10…120 °C |
| Akışkan tipi | Glikollü su |
Uyumlu ürünler
- Siemens GDB / GLB Küresel Vana Döner Aktüatörü 5–10 Nm — GLB161.9E, GLB341.9E
Liste, Siemens ürün eşleşme verisine dayanan doğrulanmış uyumluluk bilgisidir; benzer ürün önerisi değildir. Proje koşullarına göre (fark basınç, strok, kontrol sinyali) son seçimi teknik ekibimizle birlikte yapabilirsiniz.
Seçim ve montaj notları
- kvs değeri, tasarım debisinde vana üzerinde istenen basınç kaybına göre seçilir; aşırı büyük kvs kontrol kalitesini düşürür.
- Aktüatör seçiminde vananın strokuna ve kapama fark basıncına uygun itme kuvveti esas alınır.
- Glikollü su ya da özel akışkanlarda vananın akışkan uygunluğu teknik föyden doğrulanmalıdır.
Teknik dokümanlar
Siemens doküman numarasıyla üreticinin sitesinde aranabilir:
- A6V10387805 — Teknik föy (İngilizce)
- A6V10387825 — Teknik föy (Almanca)
- A6V11484534 — Teknik föy (Almanca)
- A6V10387823 — Teknik föy (İngilizce)
- A6V10932088 — Test raporu (EN 10204) (Almanca)
