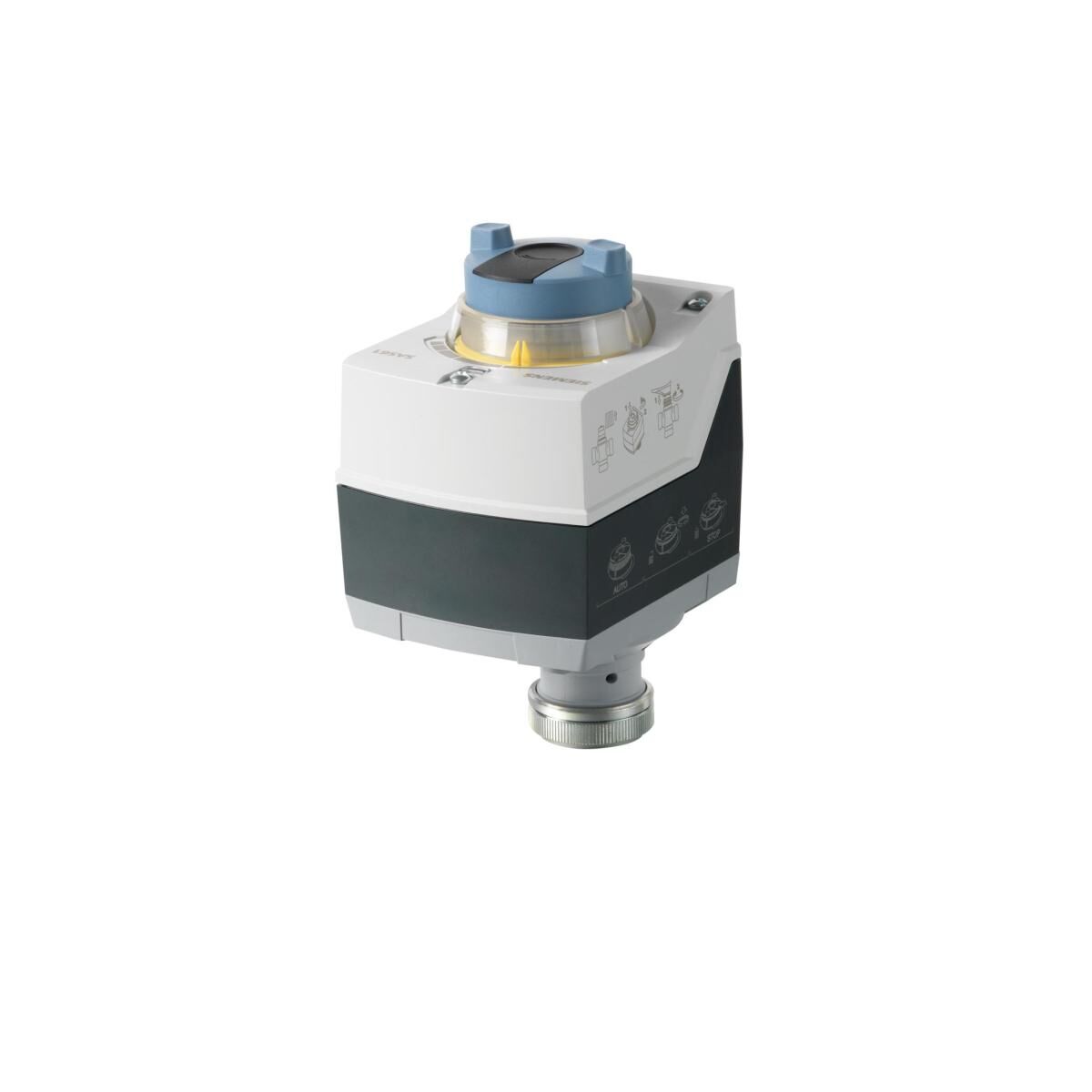

Siemens SAS Elektromotorik Vana Aktüatörü 400 N SAS31.03 · AC 230 V · 3 konumlu · 400 N
Siemens SAS Elektromotorik Vana Aktüatörü 400 N
Siemens SAS serisi; vana milini doğrusal hareketle konumlandıran elektromotorik aktüatörlerdir. 400 N itme kuvveti ve 5,5 mm strok ile oturmalı kontrol vanalarını ve basınçtan bağımsız vanaları sürer.
Serideki modeller besleme gerilimi (AC 230 V ya da AC/DC 24 V) ve kontrol sinyaliyle (3 konumlu ya da DC 0…10 V / 4…20 mA oransal) ayrılır; model tablosunda her modelin değerleri ayrı verilmiştir. Uyumlu vana serileri aşağıdadır.
Model ve sipariş tablosu
| Model | Besleme | Kontrol | İtme kuvveti | Strok | Çalışma süresi | Sipariş kodu |
|---|---|---|---|---|---|---|
| SAS31.00 | AC 230 V | 3 konumlu | 400 N | 5,5 mm | 120 s | S55158-A106 |
| SAS31.03 | AC 230 V | 3 konumlu | 400 N | 5,5 mm | 30 s | S55158-A107 |
| SAS61.03 | AC/DC 24 V | DC 0…10 V / DC 4…20 mA | 400 N | 5,5 mm | 30 s | S55158-A100 |
Teknik özellikler
| Özellik | Değer |
|---|---|
| Koruma sınıfı (IP) | IP54 |
| Yay geri dönüş | Yok |
| Ortam sıcaklığı | -5…55 °C |
| Akışkan sıcaklığı | 1…130 °C |
Uyumlu ürünler
- Siemens VVG44 Dış Dişli 2 Yollu Oturmalı Kontrol Vanası PN16 — VVG44.20-6.3, VVG44.25-10, VVG44.32-16, VVG44.40-25
- Siemens VXG44 Dış Dişli 3 Yollu Oturmalı Kontrol Vanası PN16 — VXG44.15-4, VXG44.20-6.3, VXG44.25-10, VXG44.32-16, VXG44.40-25
Liste, Siemens ürün eşleşme verisine dayanan doğrulanmış uyumluluk bilgisidir; benzer ürün önerisi değildir. Proje koşullarına göre (fark basınç, strok, kontrol sinyali) son seçimi teknik ekibimizle birlikte yapabilirsiniz.
Seçim ve montaj notları
- Aktüatörün itme kuvveti ve strok değeri, takılacağı vananın kapama basıncına ve stroğuna uygun olmalıdır.
- Besleme gerilimi ve kontrol sinyali (3 konumlu, DC 0…10 V ya da açma-kapama) kontrol cihazının çıkışıyla eşleşmelidir.
- Montaj konumu ve ortam sıcaklığı sınırları için teknik föy dikkate alınmalıdır.
Teknik dokümanlar
Siemens doküman numarasıyla üreticinin sitesinde aranabilir:
- A6V10567204 — Teknik föy (İngilizce)
- A6V10567196 — Teknik föy (İngilizce)
- A6V12050595 — Teknik föy (Almanca)
- A6V10563555 — AB uygunluk beyanı (Almanca)
- A6V15969016 — AB uygunluk beyanı (İngilizce)
- A6V10854770 — Test raporu (EN 10204) (Almanca)
