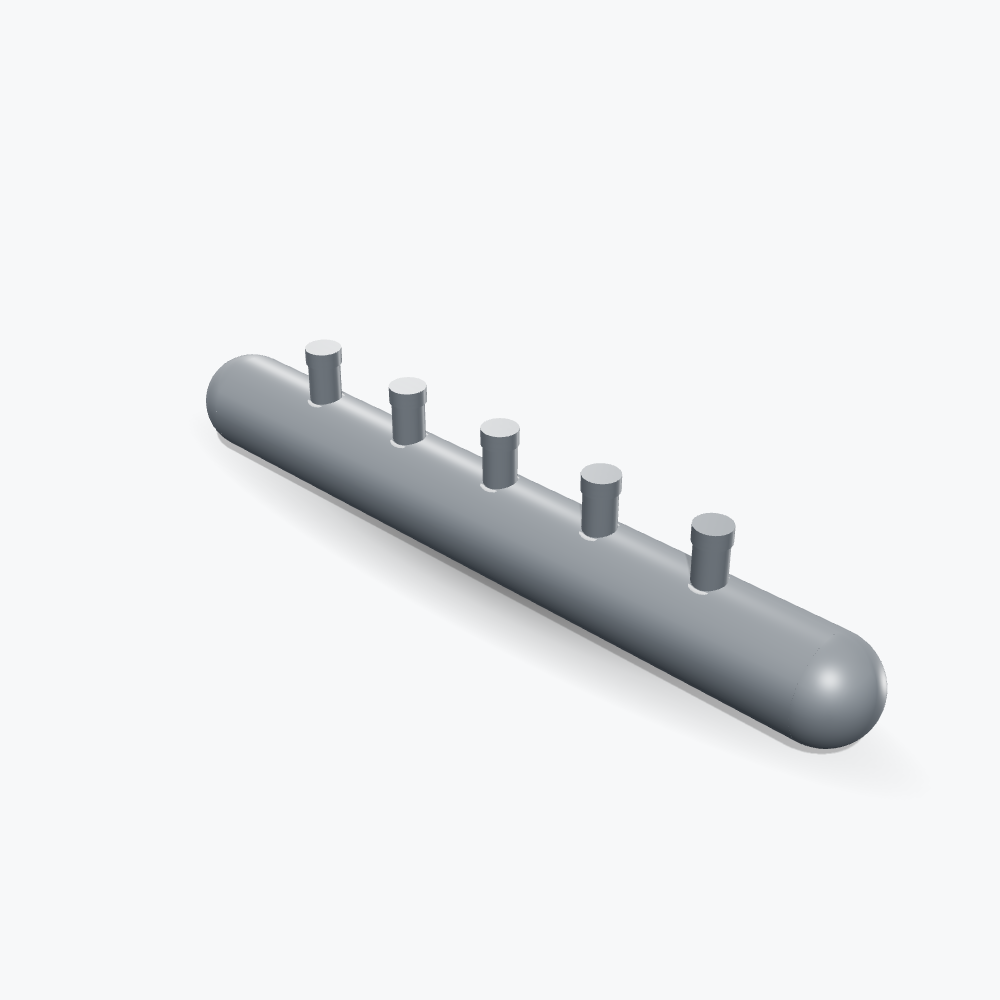

DN50 Siyah Boru Kollektör
DN50 Siyah Boru Kollektör, 50 mm iç çapındaki DN50 gövdeden üretilen, projeye özel boy ve branşman düzenine sahip siyah çelik boru kollektördür. 1,0–1,5 m/s su hızında 7,1 – 10,6 m³/h debiye, ΔT = 20 K’de 164 – 247 kW ısıl güce uygundur. Branşman çapları, çıkış yönleri ve bağlantı tipi siparişte belirlenir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Gövde ölçüsü | DN50 |
| Yaklaşık iç çap | 50 mm |
| Önerilen debi (v = 1,0 – 1,5 m/s) | 7,1 – 10,6 m³/h |
| Yaklaşık ısıl kapasite (ΔT = 20 K) | 164 – 247 kW |
| Gövde boyu | Projeye özel (çiziminize göre) |
| Branşman çapları | ½" · ¾" · 1" · 1¼" · 1½" · 2" · 2½" · 3" · DN80 – DN150 flanşlı |
| Çıkış bağlantısı | Dış dişli, iç dişli, kaynak ağzı, rekorlu, flanşlı veya vanalı |
| Çalışma sıcaklığı | 110 °C ısıtma hattı (kapalı devre) |
| Basınç sınıfı | PN 10 – PN 16 |
| Malzeme | Siyah çelik boru (kumlama + boya) |
| Üretim | Novus Enerji – projeye özel imalat |
DN50 kollektör hangi kapasiteye uygun?
Gövde iç çapı 50 mm olduğunda kesit alanı 0.0020 m²’dir. Q = A × v × 3600 bağıntısıyla önerilen debi 7,1 – 10,6 m³/h, P = Q × 1,163 × ΔT ile ΔT = 20 K’de ısıl kapasite 164 – 247 kW olur. Isıtma devrenizde ΔT 15 K ise kapasite yaklaşık dörtte bir azalır.
Bu gövdeye uygun branşman sayısı
Kollektör gövdesinin kesit alanı, branşmanların toplam kesit alanının en az 1,5 katı olacak şekilde seçilir. DN50 gövde için bu kurala göre üst sınırlar:
| Branşman çapı | Önerilen en çok adet |
|---|---|
| ½" (DN15) | 7 adet |
| ¾" (DN20) | 4 adet |
| 1" (DN25) | 2 adet |
| 1¼" (DN32) | 1 adet |
| 1½" (DN40) | 1 adet |
Değerler yalnız kesit kuralına göredir; kesin sayı aks aralığı, armatür genişliği ve gövde boyuna göre belirlenir.
Bağlantı ve uç seçenekleri
Çıkışlar dış dişli, iç dişli, kaynak ağzı, rekorlu, flanşlı veya vanalı olarak yapılabilir; aynı gövdede farklı tipler bir arada kullanılabilir. Gövde uçları kör tapa, bombeli kapak, flanş, kaynak ağzı veya dişli olarak kapatılır. Talebe göre küresel/kelebek vana, manometre–termometre kovanı, boşaltma vanası, hava atma bağlantısı, ayak ve konsol eklenir.
Ölçüye özel imalat
DN50 gövde için boy, branşman sayısı ve aks aralığı sınırsız kombinasyonda üretilebilir. Kollektör oluşturucuda ölçüleri seçtiğinizde ölçü zincirli A4 teknik resim, 3B model ve teklif özeti anında hazırlanır; çiziminizi WhatsApp’tan gönderip fiyat ve termin alabilirsiniz.
İlgili ölçüler: DN65 siyah boru kollektör · tüm siyah boru kollektör ölçüleri · seçim kılavuzu
Sık sorulan sorular
DN50 kollektör hangi kapasiteye uygun?
DN50 gövde, 1,0–1,5 m/s su hızında 7,1 – 10,6 m³/h debiye uygundur. ΔT = 20 K kabulüyle bu, yaklaşık 164 – 247 kW ısıl güce karşılık gelir — kabaca 20 daireli bir ısı merkezi. Farklı ΔT değerlerinde kapasite doğru orantılı değişir.
DN50 Siyah Boru Kollektör fiyatı nedir?
Fiyat; gövde boyu, branşman sayısı ve çapı, bağlantı tipi, basınç sınıfı ve opsiyonlara göre hesaplandığı için projeye özeldir. Ölçülerinizi gönderin, fiyat ve termini birlikte iletelim.
Gövde boyu ve branşman sayısını ben mi belirliyorum?
Evet. Boy, branşman sayısı/çapı, çıkış yönleri ve aks aralıkları sizin çiziminize göre üretilir. Oluşturucudan seçip A4 teknik resim çıktısı alabilirsiniz.
