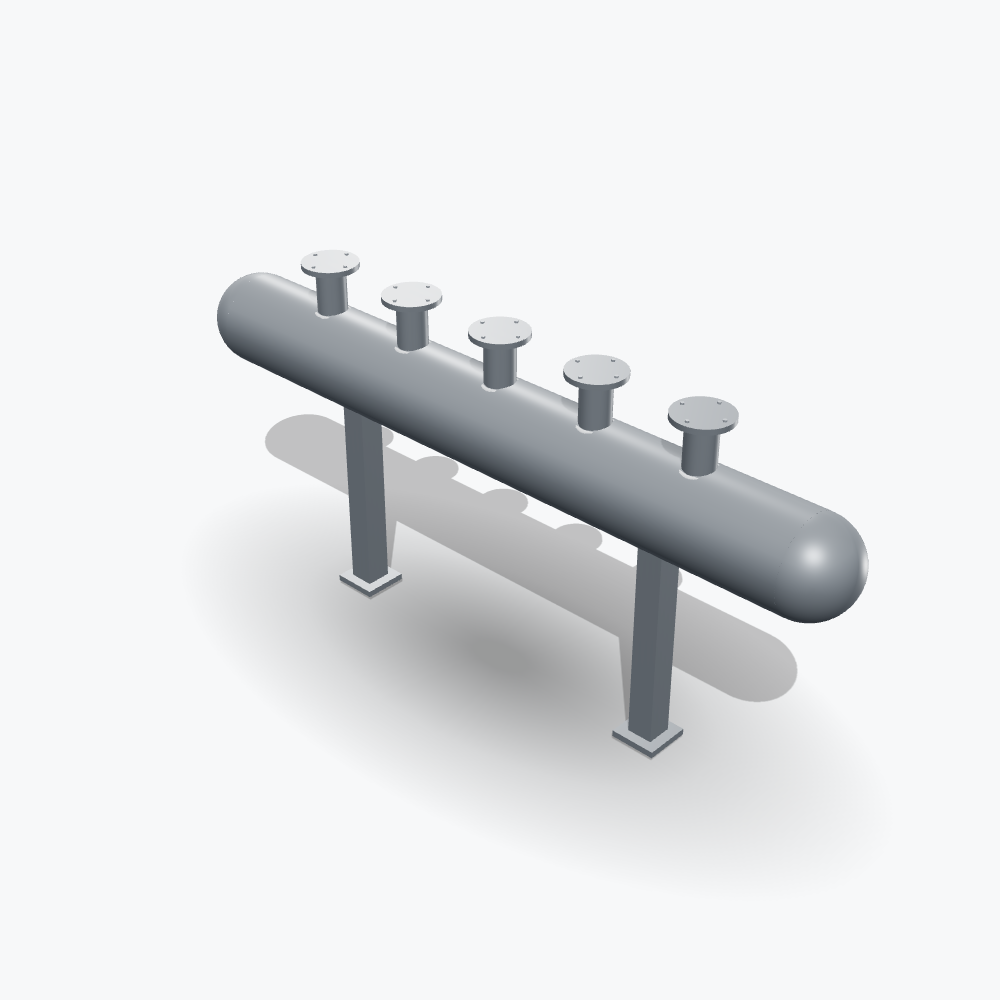

DN150 Siyah Boru Kollektör
DN150 Siyah Boru Kollektör, 150 mm iç çapındaki DN150 gövdeden üretilen, projeye özel boy ve branşman düzenine sahip siyah çelik boru kollektördür. 1,0–1,5 m/s su hızında 63,6 – 95,4 m³/h debiye, ΔT = 20 K’de 1,48 – 2,22 MW ısıl güce uygundur. Branşman çapları, çıkış yönleri ve bağlantı tipi siparişte belirlenir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Gövde ölçüsü | DN150 |
| Yaklaşık iç çap | 150 mm |
| Önerilen debi (v = 1,0 – 1,5 m/s) | 63,6 – 95,4 m³/h |
| Yaklaşık ısıl kapasite (ΔT = 20 K) | 1,5 – 2,2 MW |
| Gövde boyu | Projeye özel (çiziminize göre) |
| Branşman çapları | ½" · ¾" · 1" · 1¼" · 1½" · 2" · 2½" · 3" · DN80 – DN150 flanşlı |
| Çıkış bağlantısı | Dış dişli, iç dişli, kaynak ağzı, rekorlu, flanşlı veya vanalı |
| Çalışma sıcaklığı | 110 °C ısıtma hattı (kapalı devre) |
| Basınç sınıfı | PN 10 – PN 16 |
| Malzeme | Siyah çelik boru (kumlama + boya) |
| Üretim | Novus Enerji – projeye özel imalat |
DN150 kollektör hangi kapasiteye uygun?
Gövde iç çapı 150 mm olduğunda kesit alanı 0.0177 m²’dir. Q = A × v × 3600 bağıntısıyla önerilen debi 63,6 – 95,4 m³/h, P = Q × 1,163 × ΔT ile ΔT = 20 K’de ısıl kapasite 1,48 – 2,22 MW olur. Isıtma devrenizde ΔT 15 K ise kapasite yaklaşık dörtte bir azalır.
Bu gövdeye uygun branşman sayısı
Kollektör gövdesinin kesit alanı, branşmanların toplam kesit alanının en az 1,5 katı olacak şekilde seçilir. DN150 gövde için bu kurala göre üst sınırlar:
| Branşman çapı | Önerilen en çok adet |
|---|---|
| 2" (DN50) | 6 adet |
| 2½" (DN65) | 3 adet |
| 3" (DN80) | 2 adet |
| 4" (DN100) | 1 adet |
Değerler yalnız kesit kuralına göredir; kesin sayı aks aralığı, armatür genişliği ve gövde boyuna göre belirlenir.
Bağlantı ve uç seçenekleri
Çıkışlar dış dişli, iç dişli, kaynak ağzı, rekorlu, flanşlı veya vanalı olarak yapılabilir; aynı gövdede farklı tipler bir arada kullanılabilir. Gövde uçları kör tapa, bombeli kapak, flanş, kaynak ağzı veya dişli olarak kapatılır. Talebe göre küresel/kelebek vana, manometre–termometre kovanı, boşaltma vanası, hava atma bağlantısı, ayak ve konsol eklenir.
Ölçüye özel imalat
DN150 gövde için boy, branşman sayısı ve aks aralığı sınırsız kombinasyonda üretilebilir. Kollektör oluşturucuda ölçüleri seçtiğinizde ölçü zincirli A4 teknik resim, 3B model ve teklif özeti anında hazırlanır; çiziminizi WhatsApp’tan gönderip fiyat ve termin alabilirsiniz.
İlgili ölçüler: DN125 siyah boru kollektör · DN200 siyah boru kollektör · tüm siyah boru kollektör ölçüleri · seçim kılavuzu
Sık sorulan sorular
DN150 kollektör hangi kapasiteye uygun?
DN150 gövde, 1,0–1,5 m/s su hızında 63,6 – 95,4 m³/h debiye uygundur. ΔT = 20 K kabulüyle bu, yaklaşık 1,48 – 2,22 MW ısıl güce karşılık gelir — kabaca 184 daireli bir ısı merkezi. Farklı ΔT değerlerinde kapasite doğru orantılı değişir.
DN150 Siyah Boru Kollektör fiyatı nedir?
Fiyat; gövde boyu, branşman sayısı ve çapı, bağlantı tipi, basınç sınıfı ve opsiyonlara göre hesaplandığı için projeye özeldir. Ölçülerinizi gönderin, fiyat ve termini birlikte iletelim.
Gövde boyu ve branşman sayısını ben mi belirliyorum?
Evet. Boy, branşman sayısı/çapı, çıkış yönleri ve aks aralıkları sizin çiziminize göre üretilir. Oluşturucudan seçip A4 teknik resim çıktısı alabilirsiniz.
Son güncelleme: 20.09.2026 · Hazırlayan: Novus Enerji teknik ekibi — kollektör imalatı ve ölçüm sistemleri. Ölçü ve kapasite doğrulaması için WhatsApp ya da 0216 642 42 66.
