Novus Paslanmaz Kollektör DN400

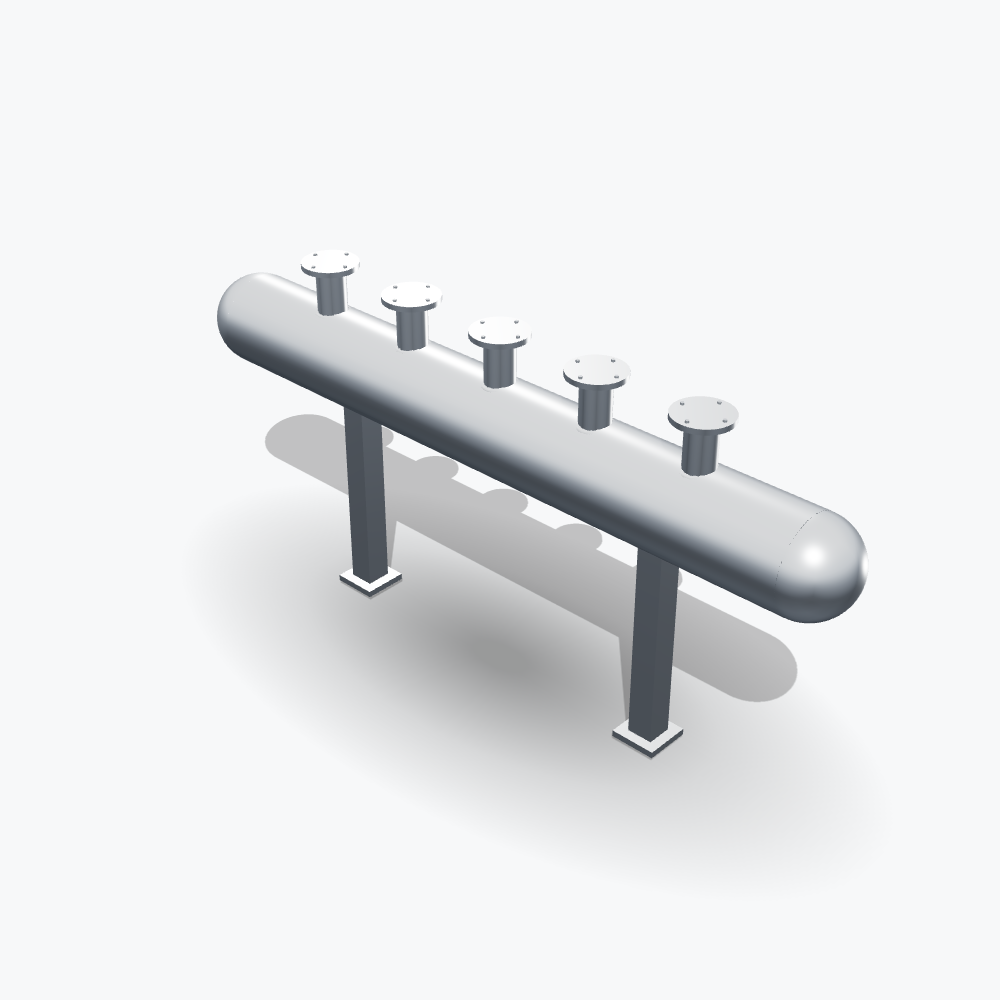

Novus Paslanmaz Kollektör DN400, 400 mm iç çapındaki DN400 gövdeden üretilen, projeye özel boy ve branşman düzenine sahip paslanmaz çelik kollektördür. 1,0–1,5 m/s su hızında 452,4 – 678,6 m³/h debiye, ΔT = 20 K’de 10,52 – 15,78 MW ısıl güce uygundur. Branşman çapları, çıkış yönleri ve bağlantı tipi siparişte belirlenir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Gövde ölçüsü | DN400 |
| Yaklaşık iç çap | 400 mm |
| Önerilen debi (v = 1,0 – 1,5 m/s) | 452,4 – 678,6 m³/h |
| Yaklaşık ısıl kapasite (ΔT = 20 K) | 10,5 – 15,8 MW |
| Gövde boyu | Projeye özel (çiziminize göre) |
| Branşman çapları | ½" · ¾" · 1" · 1¼" · 1½" · 2" · 2½" · 3" · DN80 – DN150 flanşlı |
| Çıkış bağlantısı | Dış dişli, iç dişli, kaynak ağzı, rekorlu, flanşlı veya vanalı |
| Çalışma sıcaklığı | 200 °C’ye kadar (conta ve armatüre göre sınırlanır) |
| Basınç sınıfı | PN 10 – PN 25 (et kalınlığına göre) |
| Malzeme | AISI 304 / AISI 316 paslanmaz çelik |
| Üretim | Novus Enerji – projeye özel imalat |
DN400 kollektör hangi kapasiteye uygun?
Gövde iç çapı 400 mm olduğunda kesit alanı 0.1257 m²’dir. Q = A × v × 3600 bağıntısıyla önerilen debi 452,4 – 678,6 m³/h, P = Q × 1,163 × ΔT ile ΔT = 20 K’de ısıl kapasite 10,52 – 15,78 MW olur. Isıtma devrenizde ΔT 15 K ise kapasite yaklaşık dörtte bir azalır.
Bu gövdeye uygun branşman sayısı
Kollektör gövdesinin kesit alanı, branşmanların toplam kesit alanının en az 1,5 katı olacak şekilde seçilir. DN400 gövde için bu kurala göre üst sınırlar:
| Branşman çapı | Önerilen en çok adet |
|---|---|
| 2½" (DN65) | 25 adet |
| 3" (DN80) | 16 adet |
| 4" (DN100) | 10 adet |
| DN125 | 6 adet |
| DN150 | 4 adet |
Değerler yalnız kesit kuralına göredir; kesin sayı aks aralığı, armatür genişliği ve gövde boyuna göre belirlenir.
Bağlantı ve uç seçenekleri
Çıkışlar dış dişli, iç dişli, kaynak ağzı, rekorlu, flanşlı veya vanalı olarak yapılabilir; aynı gövdede farklı tipler bir arada kullanılabilir. Gövde uçları kör tapa, bombeli kapak, flanş, kaynak ağzı veya dişli olarak kapatılır. Talebe göre küresel/kelebek vana, manometre–termometre kovanı, boşaltma vanası, hava atma bağlantısı, ayak ve konsol eklenir.

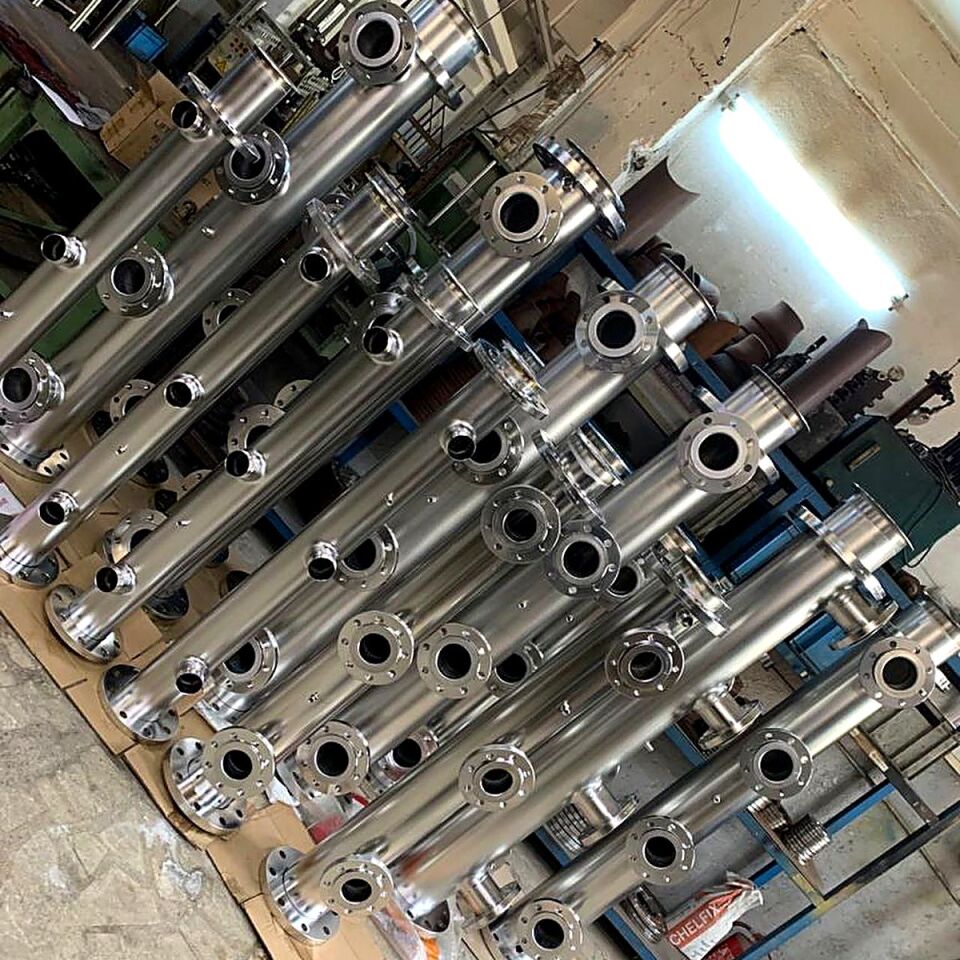

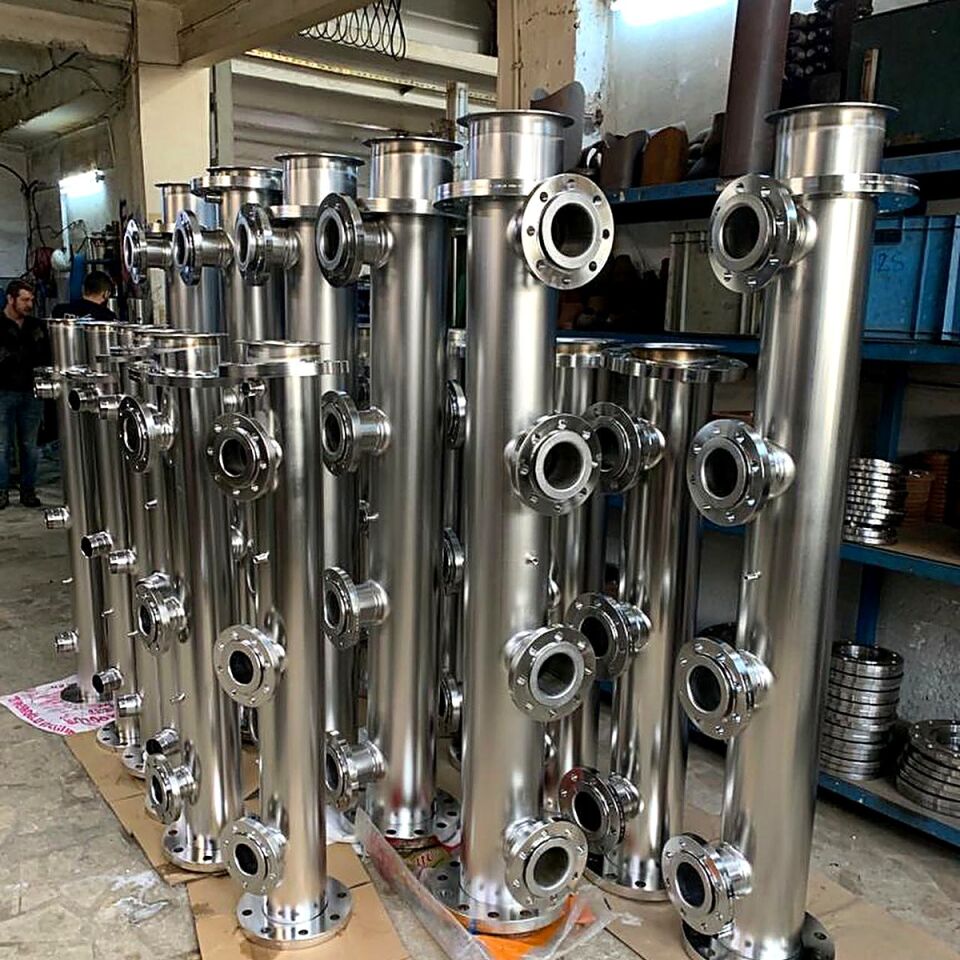

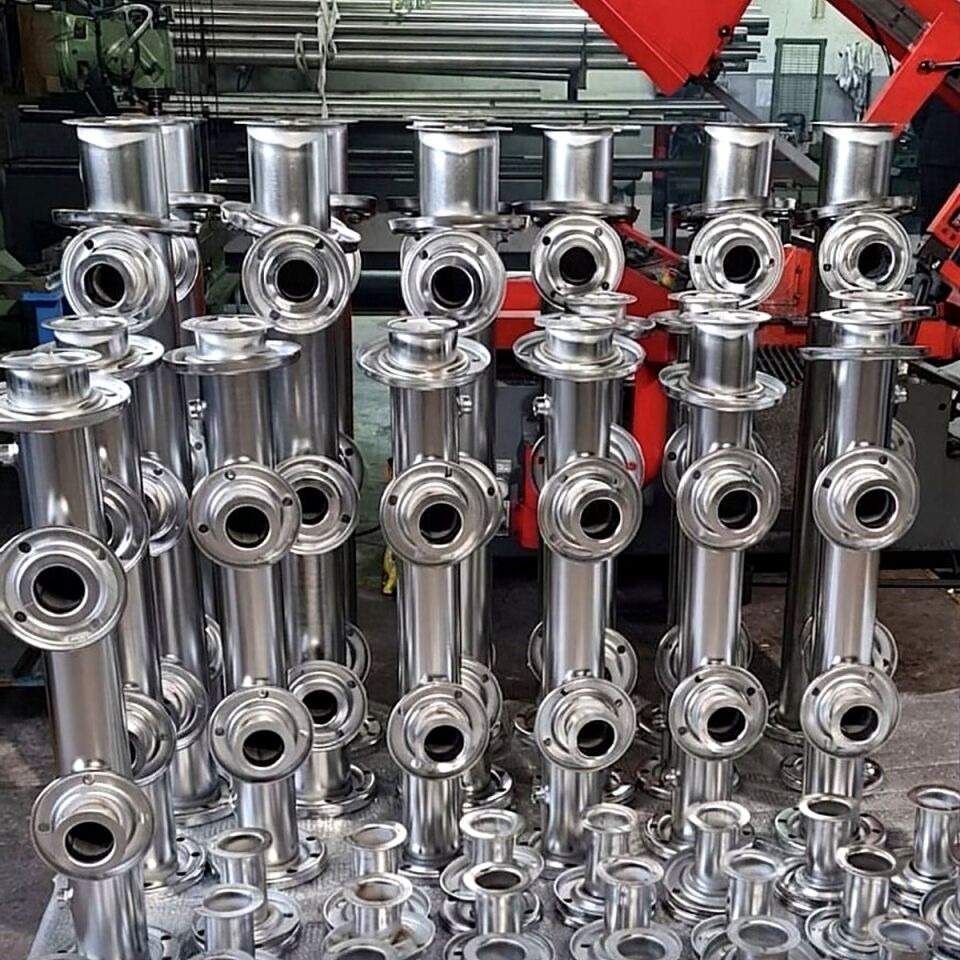

Ölçüye özel imalat
DN400 gövde için boy, branşman sayısı ve aks aralığı sınırsız kombinasyonda üretilebilir. Kollektör oluşturucuda ölçüleri seçtiğinizde ölçü zincirli A4 teknik resim, 3B model ve teklif özeti anında hazırlanır; çiziminizi WhatsApp’tan gönderip fiyat ve termin alabilirsiniz.
İlgili ölçüler: DN300 paslanmaz kollektör · DN500 paslanmaz kollektör · tüm paslanmaz kollektör ölçüleri · seçim kılavuzu
Sık sorulan sorular
DN400 kollektör hangi kapasiteye uygun?
DN400 gövde, 1,0–1,5 m/s su hızında 452,4 – 678,6 m³/h debiye uygundur. ΔT = 20 K kabulüyle bu, yaklaşık 10,52 – 15,78 MW ısıl güce karşılık gelir. Farklı ΔT değerlerinde kapasite doğru orantılı değişir.
Novus Paslanmaz Kollektör DN400 fiyatı nedir?
Fiyat; gövde boyu, branşman sayısı ve çapı, bağlantı tipi, basınç sınıfı ve opsiyonlara göre hesaplandığı için projeye özeldir. Ölçülerinizi gönderin, fiyat ve termini birlikte iletelim.
Gövde boyu ve branşman sayısını ben mi belirliyorum?
Evet. Boy, branşman sayısı/çapı, çıkış yönleri ve aks aralıkları sizin çiziminize göre üretilir. Oluşturucudan seçip A4 teknik resim çıktısı alabilirsiniz.
