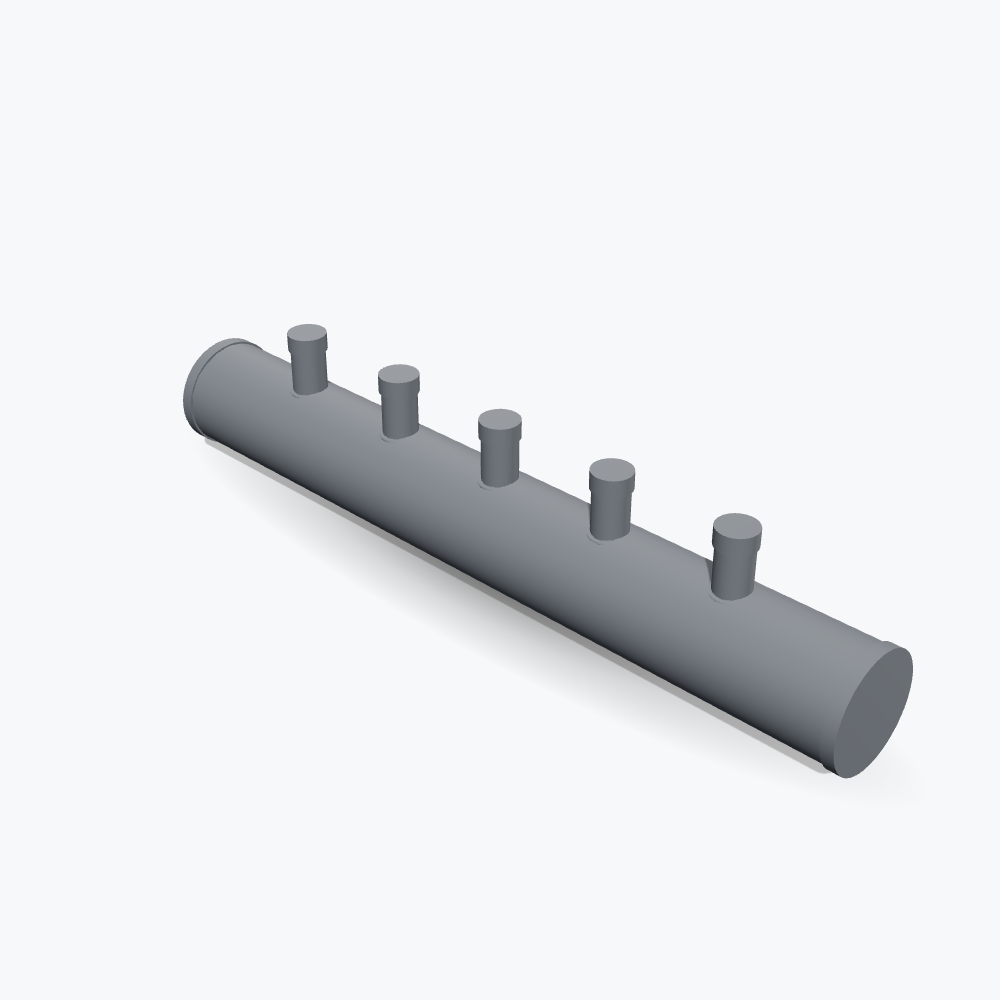

Ø315 mm HDPE Kollektör
Ø315 mm HDPE Kollektör, 258 mm iç çapındaki Ø315 mm gövdeden üretilen, projeye özel boy ve branşman düzenine sahip HDPE (PE100) kollektördür. 1,0–1,5 m/s su hızında 187,8 – 281,7 m³/h debiye, ΔT = 20 K’de 4,37 – 6,55 MW ısıl güce uygundur. Branşman çapları, çıkış yönleri ve bağlantı tipi siparişte belirlenir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Gövde ölçüsü | Ø315 mm (SDR 11) |
| Yaklaşık iç çap | 258 mm |
| Önerilen debi (v = 1,0 – 1,5 m/s) | 187,8 – 281,7 m³/h |
| Yaklaşık ısıl kapasite (ΔT = 20 K) | 4,4 – 6,6 MW |
| Gövde boyu | Projeye özel (çiziminize göre) |
| Branşman çapları | 32 · 40 · 50 · 63 · 75 · 90 · 110 · 125 mm |
| Çıkış bağlantısı | Alın kaynağı, elektrofüzyon, flanşlı (PE flanş adaptörü + çelik flanş) veya dişli adaptör |
| Çalışma sıcaklığı | 40 °C (PE100 sürekli işletme) |
| Basınç sınıfı | PN 10 – PN 16 (SDR 11 / SDR 17) |
| Malzeme | PE100 (HDPE) |
| Üretim | Novus Enerji – projeye özel imalat |
Ø315 mm kollektör hangi kapasiteye uygun?
Gövde iç çapı 258 mm olduğunda kesit alanı 0.0522 m²’dir. Q = A × v × 3600 bağıntısıyla önerilen debi 187,8 – 281,7 m³/h, P = Q × 1,163 × ΔT ile ΔT = 20 K’de ısıl kapasite 4,37 – 6,55 MW olur. Isıtma devrenizde ΔT 15 K ise kapasite yaklaşık dörtte bir azalır.
Bu gövdeye uygun branşman sayısı
Kollektör gövdesinin kesit alanı, branşmanların toplam kesit alanının en az 1,5 katı olacak şekilde seçilir. Ø315 mm gövde için bu kurala göre üst sınırlar:
| Branşman çapı | Önerilen en çok adet |
|---|---|
| Ø63 mm | 16 adet |
| Ø75 mm | 11 adet |
| Ø90 mm | 8 adet |
| Ø110 mm | 5 adet |
| Ø125 mm | 4 adet |
Değerler yalnız kesit kuralına göredir; kesin sayı aks aralığı, armatür genişliği ve gövde boyuna göre belirlenir.
Bağlantı ve uç seçenekleri
Çıkışlar alın kaynağı, elektrofüzyon, flanşlı (PE flanş adaptörü + çelik flanş) veya dişli adaptör olarak yapılabilir; aynı gövdede farklı tipler bir arada kullanılabilir. Gövde uçları kör tapa, bombeli kapak, flanş, kaynak ağzı veya dişli olarak kapatılır. Talebe göre küresel/kelebek vana, manometre–termometre kovanı, boşaltma vanası, hava atma bağlantısı, ayak ve konsol eklenir.
Ölçüye özel imalat
Ø315 mm gövde için boy, branşman sayısı ve aks aralığı sınırsız kombinasyonda üretilebilir. Kollektör oluşturucuda ölçüleri seçtiğinizde ölçü zincirli A4 teknik resim, 3B model ve teklif özeti anında hazırlanır; çiziminizi WhatsApp’tan gönderip fiyat ve termin alabilirsiniz.
İlgili ölçüler: Ø250 mm hdpe kollektör · Ø400 mm hdpe kollektör · tüm hdpe kollektör ölçüleri · seçim kılavuzu
Sık sorulan sorular
Ø315 mm kollektör hangi kapasiteye uygun?
Ø315 mm gövde, 1,0–1,5 m/s su hızında 187,8 – 281,7 m³/h debiye uygundur. ΔT = 20 K kabulüyle bu, yaklaşık 4,37 – 6,55 MW ısıl güce karşılık gelir. Farklı ΔT değerlerinde kapasite doğru orantılı değişir.
Ø315 mm HDPE Kollektör fiyatı nedir?
Fiyat; gövde boyu, branşman sayısı ve çapı, bağlantı tipi, basınç sınıfı ve opsiyonlara göre hesaplandığı için projeye özeldir. Ölçülerinizi gönderin, fiyat ve termini birlikte iletelim.
Gövde boyu ve branşman sayısını ben mi belirliyorum?
Evet. Boy, branşman sayısı/çapı, çıkış yönleri ve aks aralıkları sizin çiziminize göre üretilir. Oluşturucudan seçip A4 teknik resim çıktısı alabilirsiniz.
Son güncelleme: 20.09.2026 · Hazırlayan: Novus Enerji teknik ekibi — kollektör imalatı ve ölçüm sistemleri. Ölçü ve kapasite doğrulaması için WhatsApp ya da 0216 642 42 66.
