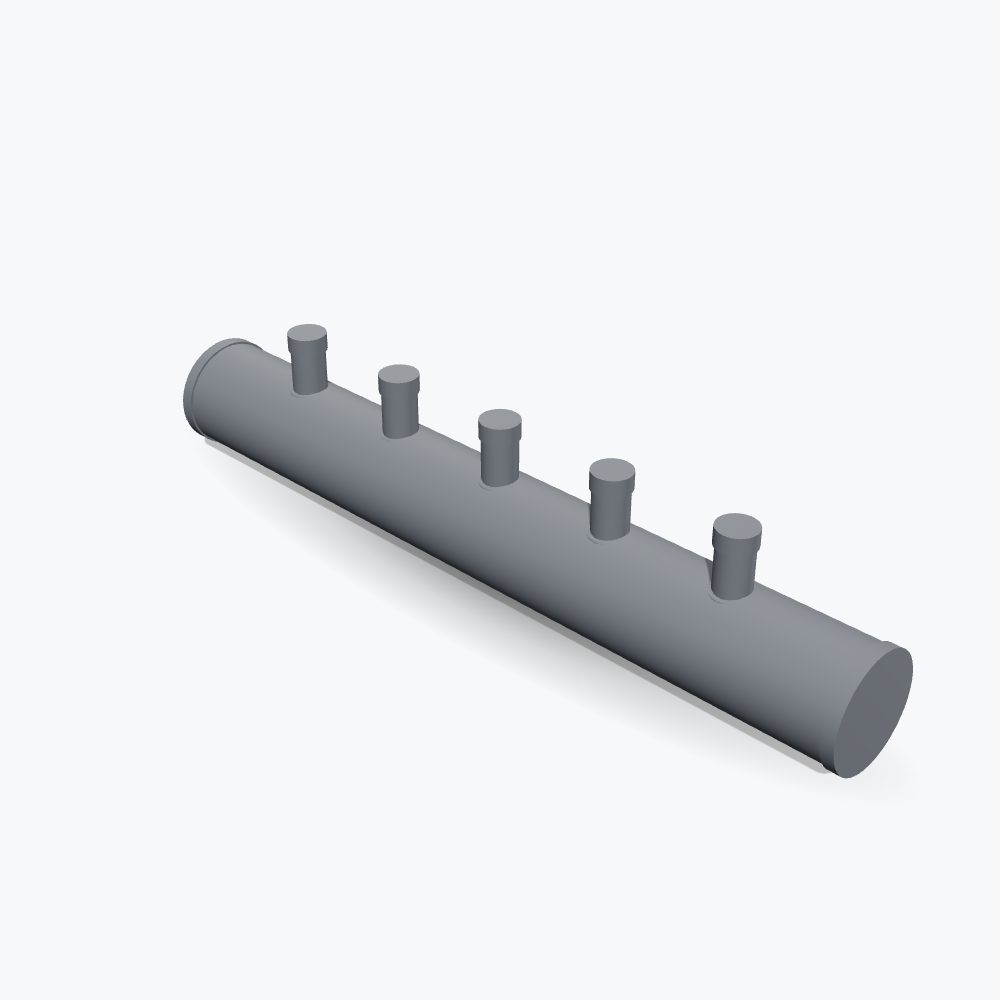

Ø200 mm HDPE Kollektör
Ø200 mm HDPE Kollektör, 164 mm iç çapındaki Ø200 mm gövdeden üretilen, projeye özel boy ve branşman düzenine sahip HDPE (PE100) kollektördür. 1,0–1,5 m/s su hızında 75,7 – 113,6 m³/h debiye, ΔT = 20 K’de 1,76 – 2,64 MW ısıl güce uygundur. Branşman çapları, çıkış yönleri ve bağlantı tipi siparişte belirlenir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Gövde ölçüsü | Ø200 mm (SDR 11) |
| Yaklaşık iç çap | 164 mm |
| Önerilen debi (v = 1,0 – 1,5 m/s) | 75,7 – 113,6 m³/h |
| Yaklaşık ısıl kapasite (ΔT = 20 K) | 1,8 – 2,6 MW |
| Gövde boyu | Projeye özel (çiziminize göre) |
| Branşman çapları | 32 · 40 · 50 · 63 · 75 · 90 · 110 · 125 mm |
| Çıkış bağlantısı | Alın kaynağı, elektrofüzyon, flanşlı (PE flanş adaptörü + çelik flanş) veya dişli adaptör |
| Çalışma sıcaklığı | 40 °C (PE100 sürekli işletme) |
| Basınç sınıfı | PN 10 – PN 16 (SDR 11 / SDR 17) |
| Malzeme | PE100 (HDPE) |
| Üretim | Novus Enerji – projeye özel imalat |
Ø200 mm kollektör hangi kapasiteye uygun?
Gövde iç çapı 164 mm olduğunda kesit alanı 0.0210 m²’dir. Q = A × v × 3600 bağıntısıyla önerilen debi 75,7 – 113,6 m³/h, P = Q × 1,163 × ΔT ile ΔT = 20 K’de ısıl kapasite 1,76 – 2,64 MW olur. Isıtma devrenizde ΔT 15 K ise kapasite yaklaşık dörtte bir azalır.
Bu gövdeye uygun branşman sayısı
Kollektör gövdesinin kesit alanı, branşmanların toplam kesit alanının en az 1,5 katı olacak şekilde seçilir. Ø200 mm gövde için bu kurala göre üst sınırlar:
| Branşman çapı | Önerilen en çok adet |
|---|---|
| Ø63 mm | 6 adet |
| Ø75 mm | 4 adet |
| Ø90 mm | 3 adet |
| Ø110 mm | 2 adet |
| Ø125 mm | 1 adet |
Değerler yalnız kesit kuralına göredir; kesin sayı aks aralığı, armatür genişliği ve gövde boyuna göre belirlenir.
Bağlantı ve uç seçenekleri
Çıkışlar alın kaynağı, elektrofüzyon, flanşlı (PE flanş adaptörü + çelik flanş) veya dişli adaptör olarak yapılabilir; aynı gövdede farklı tipler bir arada kullanılabilir. Gövde uçları kör tapa, bombeli kapak, flanş, kaynak ağzı veya dişli olarak kapatılır. Talebe göre küresel/kelebek vana, manometre–termometre kovanı, boşaltma vanası, hava atma bağlantısı, ayak ve konsol eklenir.
Ölçüye özel imalat
Ø200 mm gövde için boy, branşman sayısı ve aks aralığı sınırsız kombinasyonda üretilebilir. Kollektör oluşturucuda ölçüleri seçtiğinizde ölçü zincirli A4 teknik resim, 3B model ve teklif özeti anında hazırlanır; çiziminizi WhatsApp’tan gönderip fiyat ve termin alabilirsiniz.
İlgili ölçüler: Ø160 mm hdpe kollektör · Ø250 mm hdpe kollektör · tüm hdpe kollektör ölçüleri · seçim kılavuzu
Sık sorulan sorular
Ø200 mm kollektör hangi kapasiteye uygun?
Ø200 mm gövde, 1,0–1,5 m/s su hızında 75,7 – 113,6 m³/h debiye uygundur. ΔT = 20 K kabulüyle bu, yaklaşık 1,76 – 2,64 MW ısıl güce karşılık gelir — kabaca 220 daireli bir ısı merkezi. Farklı ΔT değerlerinde kapasite doğru orantılı değişir.
Ø200 mm HDPE Kollektör fiyatı nedir?
Fiyat; gövde boyu, branşman sayısı ve çapı, bağlantı tipi, basınç sınıfı ve opsiyonlara göre hesaplandığı için projeye özeldir. Ölçülerinizi gönderin, fiyat ve termini birlikte iletelim.
Gövde boyu ve branşman sayısını ben mi belirliyorum?
Evet. Boy, branşman sayısı/çapı, çıkış yönleri ve aks aralıkları sizin çiziminize göre üretilir. Oluşturucudan seçip A4 teknik resim çıktısı alabilirsiniz.
