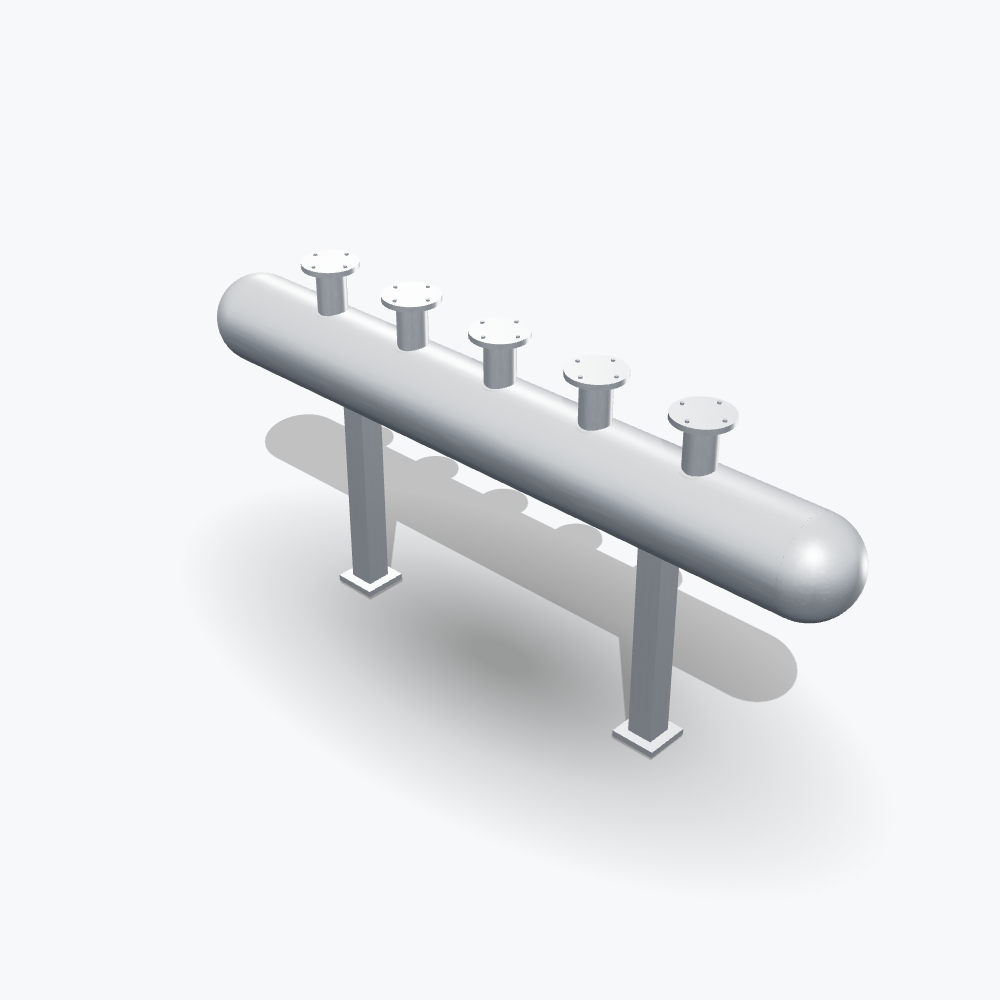

Novus Galvaniz Kollektör DN125
Novus Galvaniz Kollektör DN125, 125 mm iç çapındaki DN125 gövdeden üretilen, projeye özel boy ve branşman düzenine sahip sıcak daldırma galvaniz kollektördür. 1,0–1,5 m/s su hızında 44,2 – 66,3 m³/h debiye, ΔT = 20 K’de 1,03 – 1,54 MW ısıl güce uygundur. Branşman çapları, çıkış yönleri ve bağlantı tipi siparişte belirlenir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Gövde ölçüsü | DN125 |
| Yaklaşık iç çap | 125 mm |
| Önerilen debi (v = 1,0 – 1,5 m/s) | 44,2 – 66,3 m³/h |
| Yaklaşık ısıl kapasite (ΔT = 20 K) | 1,0 – 1,5 MW |
| Gövde boyu | Projeye özel (çiziminize göre) |
| Branşman çapları | ½" · ¾" · 1" · 1¼" · 1½" · 2" · 2½" · 3" · DN80 – DN150 flanşlı |
| Çıkış bağlantısı | Dış dişli, iç dişli, kaynak ağzı, rekorlu, flanşlı veya vanalı |
| Çalışma sıcaklığı | 100 °C’ye kadar kullanma suyu / 110 °C ısıtma hattı |
| Basınç sınıfı | PN 10 – PN 16 |
| Malzeme | Çelik + sıcak daldırma galvaniz |
| Üretim | Novus Enerji – projeye özel imalat |
DN125 kollektör hangi kapasiteye uygun?
Gövde iç çapı 125 mm olduğunda kesit alanı 0.0123 m²’dir. Q = A × v × 3600 bağıntısıyla önerilen debi 44,2 – 66,3 m³/h, P = Q × 1,163 × ΔT ile ΔT = 20 K’de ısıl kapasite 1,03 – 1,54 MW olur. Isıtma devrenizde ΔT 15 K ise kapasite yaklaşık dörtte bir azalır.
Bu gövdeye uygun branşman sayısı
Kollektör gövdesinin kesit alanı, branşmanların toplam kesit alanının en az 1,5 katı olacak şekilde seçilir. DN125 gövde için bu kurala göre üst sınırlar:
| Branşman çapı | Önerilen en çok adet |
|---|---|
| 1½" (DN40) | 6 adet |
| 2" (DN50) | 4 adet |
| 2½" (DN65) | 2 adet |
| 3" (DN80) | 1 adet |
| 4" (DN100) | 1 adet |
Değerler yalnız kesit kuralına göredir; kesin sayı aks aralığı, armatür genişliği ve gövde boyuna göre belirlenir.
Bağlantı ve uç seçenekleri
Çıkışlar dış dişli, iç dişli, kaynak ağzı, rekorlu, flanşlı veya vanalı olarak yapılabilir; aynı gövdede farklı tipler bir arada kullanılabilir. Gövde uçları kör tapa, bombeli kapak, flanş, kaynak ağzı veya dişli olarak kapatılır. Talebe göre küresel/kelebek vana, manometre–termometre kovanı, boşaltma vanası, hava atma bağlantısı, ayak ve konsol eklenir.
Ölçüye özel imalat
DN125 gövde için boy, branşman sayısı ve aks aralığı sınırsız kombinasyonda üretilebilir. Kollektör oluşturucuda ölçüleri seçtiğinizde ölçü zincirli A4 teknik resim, 3B model ve teklif özeti anında hazırlanır; çiziminizi WhatsApp’tan gönderip fiyat ve termin alabilirsiniz.
İlgili ölçüler: DN100 galvaniz kollektör · DN150 galvaniz kollektör · tüm galvaniz kollektör ölçüleri · seçim kılavuzu
Sık sorulan sorular
DN125 kollektör hangi kapasiteye uygun?
DN125 gövde, 1,0–1,5 m/s su hızında 44,2 – 66,3 m³/h debiye uygundur. ΔT = 20 K kabulüyle bu, yaklaşık 1,03 – 1,54 MW ısıl güce karşılık gelir — kabaca 128 daireli bir ısı merkezi. Farklı ΔT değerlerinde kapasite doğru orantılı değişir.
Novus Galvaniz Kollektör DN125 fiyatı nedir?
Fiyat; gövde boyu, branşman sayısı ve çapı, bağlantı tipi, basınç sınıfı ve opsiyonlara göre hesaplandığı için projeye özeldir. Ölçülerinizi gönderin, fiyat ve termini birlikte iletelim.
Gövde boyu ve branşman sayısını ben mi belirliyorum?
Evet. Boy, branşman sayısı/çapı, çıkış yönleri ve aks aralıkları sizin çiziminize göre üretilir. Oluşturucudan seçip A4 teknik resim çıktısı alabilirsiniz.
