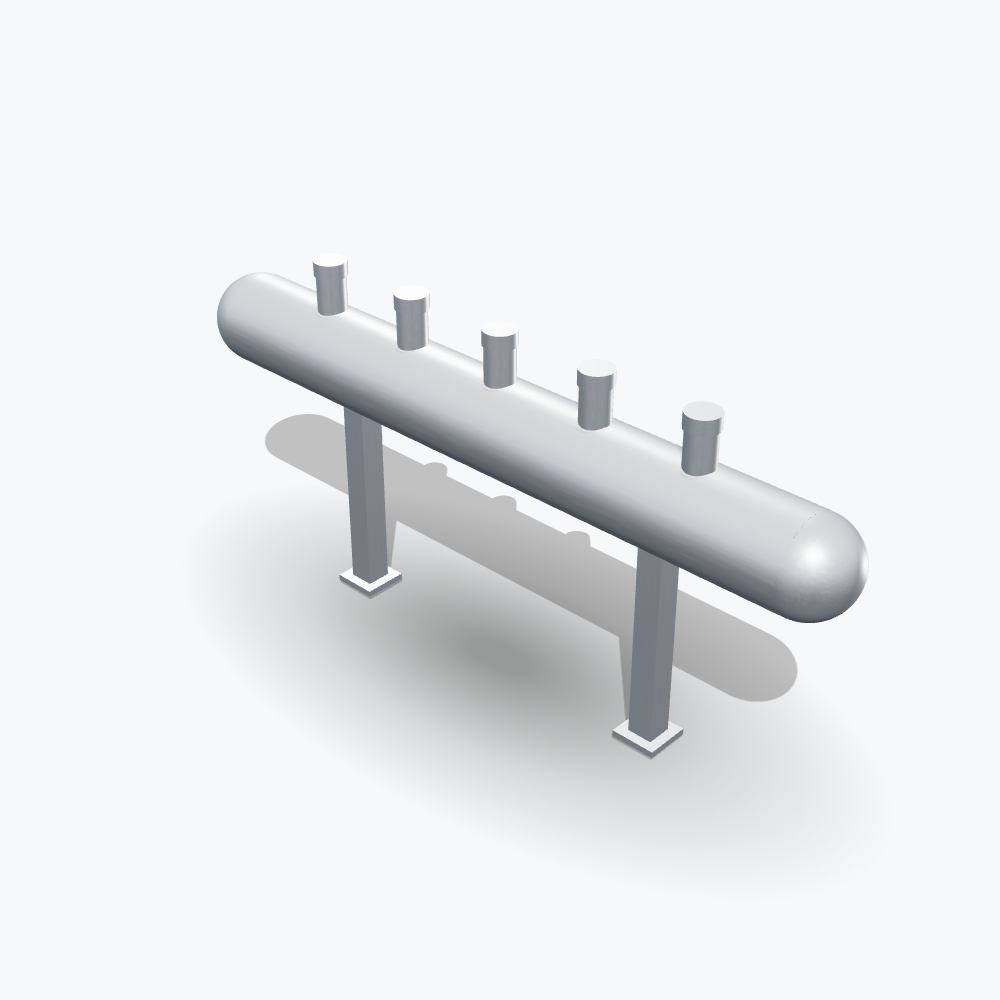

DN100 Galvaniz Kollektör
DN100 Galvaniz Kollektör, 100 mm iç çapındaki DN100 gövdeden üretilen, projeye özel boy ve branşman düzenine sahip sıcak daldırma galvaniz kollektördür. 1,0–1,5 m/s su hızında 28,3 – 42,4 m³/h debiye, ΔT = 20 K’de 658 – 986 kW ısıl güce uygundur. Branşman çapları, çıkış yönleri ve bağlantı tipi siparişte belirlenir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Gövde ölçüsü | DN100 |
| Yaklaşık iç çap | 100 mm |
| Önerilen debi (v = 1,0 – 1,5 m/s) | 28,3 – 42,4 m³/h |
| Yaklaşık ısıl kapasite (ΔT = 20 K) | 658 – 986 kW |
| Gövde boyu | Projeye özel (çiziminize göre) |
| Branşman çapları | ½" · ¾" · 1" · 1¼" · 1½" · 2" · 2½" · 3" · DN80 – DN150 flanşlı |
| Çıkış bağlantısı | Dış dişli, iç dişli, kaynak ağzı, rekorlu, flanşlı veya vanalı |
| Çalışma sıcaklığı | 100 °C’ye kadar kullanma suyu / 110 °C ısıtma hattı |
| Basınç sınıfı | PN 10 – PN 16 |
| Malzeme | Çelik + sıcak daldırma galvaniz |
| Üretim | Novus Enerji – projeye özel imalat |
DN100 kollektör hangi kapasiteye uygun?
Gövde iç çapı 100 mm olduğunda kesit alanı 0.0079 m²’dir. Q = A × v × 3600 bağıntısıyla önerilen debi 28,3 – 42,4 m³/h, P = Q × 1,163 × ΔT ile ΔT = 20 K’de ısıl kapasite 658 – 986 kW olur. Isıtma devrenizde ΔT 15 K ise kapasite yaklaşık dörtte bir azalır.
Bu gövdeye uygun branşman sayısı
Kollektör gövdesinin kesit alanı, branşmanların toplam kesit alanının en az 1,5 katı olacak şekilde seçilir. DN100 gövde için bu kurala göre üst sınırlar:
| Branşman çapı | Önerilen en çok adet |
|---|---|
| 1¼" (DN32) | 6 adet |
| 1½" (DN40) | 4 adet |
| 2" (DN50) | 2 adet |
| 2½" (DN65) | 1 adet |
| 3" (DN80) | 1 adet |
Değerler yalnız kesit kuralına göredir; kesin sayı aks aralığı, armatür genişliği ve gövde boyuna göre belirlenir.
Bağlantı ve uç seçenekleri
Çıkışlar dış dişli, iç dişli, kaynak ağzı, rekorlu, flanşlı veya vanalı olarak yapılabilir; aynı gövdede farklı tipler bir arada kullanılabilir. Gövde uçları kör tapa, bombeli kapak, flanş, kaynak ağzı veya dişli olarak kapatılır. Talebe göre küresel/kelebek vana, manometre–termometre kovanı, boşaltma vanası, hava atma bağlantısı, ayak ve konsol eklenir.
Ölçüye özel imalat
DN100 gövde için boy, branşman sayısı ve aks aralığı sınırsız kombinasyonda üretilebilir. Kollektör oluşturucuda ölçüleri seçtiğinizde ölçü zincirli A4 teknik resim, 3B model ve teklif özeti anında hazırlanır; çiziminizi WhatsApp’tan gönderip fiyat ve termin alabilirsiniz.
İlgili ölçüler: DN80 galvaniz kollektör · DN125 galvaniz kollektör · tüm galvaniz kollektör ölçüleri · seçim kılavuzu
Sık sorulan sorular
DN100 kollektör hangi kapasiteye uygun?
DN100 gövde, 1,0–1,5 m/s su hızında 28,3 – 42,4 m³/h debiye uygundur. ΔT = 20 K kabulüyle bu, yaklaşık 658 – 986 kW ısıl güce karşılık gelir — kabaca 82 daireli bir ısı merkezi. Farklı ΔT değerlerinde kapasite doğru orantılı değişir.
DN100 Galvaniz Kollektör fiyatı nedir?
Fiyat; gövde boyu, branşman sayısı ve çapı, bağlantı tipi, basınç sınıfı ve opsiyonlara göre hesaplandığı için projeye özeldir. Ölçülerinizi gönderin, fiyat ve termini birlikte iletelim.
Gövde boyu ve branşman sayısını ben mi belirliyorum?
Evet. Boy, branşman sayısı/çapı, çıkış yönleri ve aks aralıkları sizin çiziminize göre üretilir. Oluşturucudan seçip A4 teknik resim çıktısı alabilirsiniz.
