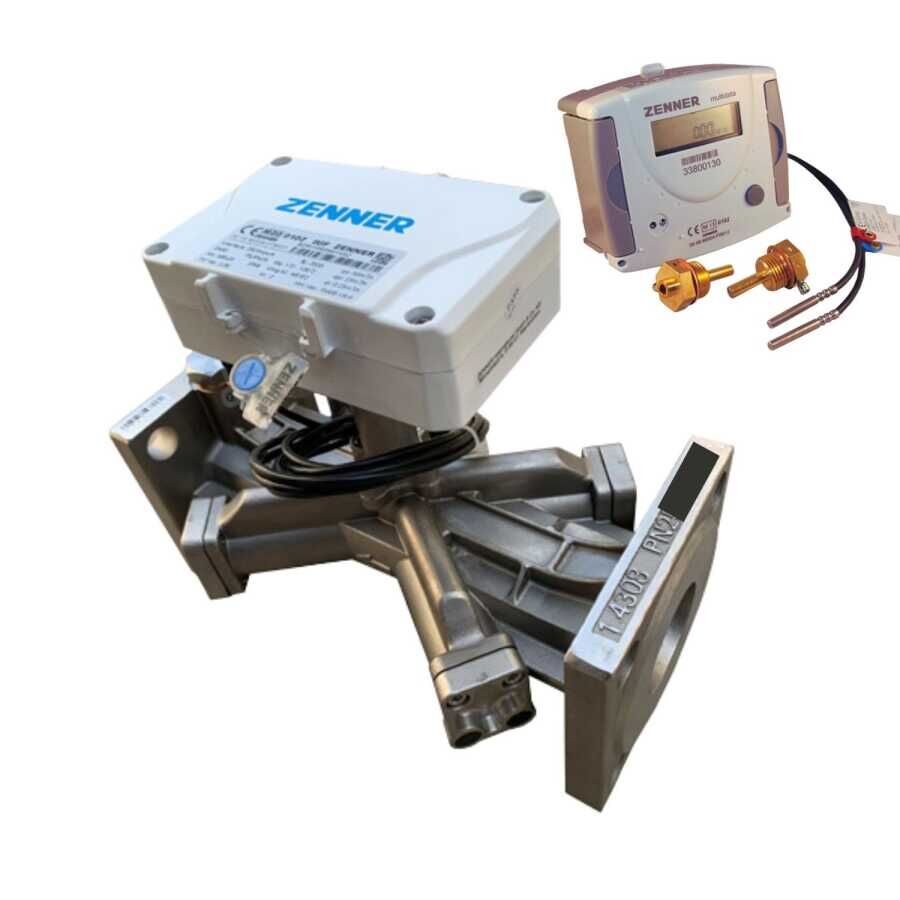

Minol Zenner IUF DN80 Ultrasonik Kalorimetre Isı Sayacı

Minol Zenner IUF DN80 Ultrasonik Kalorimetre Isı Sayacı

• Minol ZENNER IUF Büyük Çap ultrasonik ısı sayacı (kalorimetre)
• Gövde çapı DN80 (3”), nominal debi Qn 40 m³/h
• En yüksek debi qs 80 m³/h, en düşük debi qi 0,4 m³/h
• Gövde boyu (L) 225 mm, bağlantı 3” flanş
• Haberleşme: Kablolu M-Bus (telsiz wM-Bus OMS seçenekli)
• Kullanım tipi: Isıtma ve soğutma; montaj noktası: dönüş hattı
• Sıcaklık sensörü: JUMO PT1000
• MID onayı: Almanya, doğruluk sınıfı 2
• Basınç sınıfı: PN25

Minol ZENNER IUF Büyük Çap Serisi

Minol ZENNER IUF, büyük çaplı ısıtma ve soğutma hatları için flanşlı ultrasonik ısı sayacı setidir: iki ultrasonik ölçüm yolu olan IUF debi ölçer, hesap ünitesi ve PT1000 sensör çiftinden oluşur.

Debi ölçer, ölçtüğü hacmi darbe (pulse) sinyaliyle hesap ünitesine aktarır; enerji hesabı ve kayıt hesap ünitesinde yapılır. İki ölçüm yollu yapı sayesinde giriş ve çıkışta düz boru mesafesi gerekmez.

Öne Çıkan Özellikler (üretici verisi)

• İki ultrasonik ölçüm yolu; debi ölçerde hareketli parça yoktur
• Giriş ve çıkışta düz boru mesafesi gerektirmez; her konumda (baş aşağı dahil) monte edilebilir
• Isıtma ölçümü için MID tip inceleme belgesi DE-19-MI004-PTB031, doğruluk sınıfı 2 (EN 1434-1)
• Debi ölçer koruma sınıfı IP68; akışkan sıcaklığı 1–105 °C
• Gövde boyları mekanik Woltman WP ve WS debi ölçerlerle uyumlu
• Debi ölçer 3,6 V lityum pille çalışır; üretici pil ömrünü 12 yıla kadar verir

Kullanım Alanları

• Blok ve bina girişleri
• Kazan dairesi ve ısı merkezi çıkışları
• Otel, hastane, AVM gibi büyük yapıların ana hatları
• Bölgesel ısıtma ve endüstriyel tesis bağlantıları

Neden Minol ZENNER IUF Büyük Çap?

IUF serisi DN50’den DN300’e kadar kesintisiz çap seçeneği sunar ve eski mekanik Woltman ölçüm noktalarının büyük tadilat gerekmeden ultrasoniğe çevrilmesini sağlar. Blok ve ısı merkezi ölçümlerinde uzun ömür ve bakım gerektirmeyen ölçüm önemlidir.

Montaj, Okuma ve Muayene

Sayaç, kılavuzunda belirtilen konumda ve montaj noktasında takılmalıdır; sayaç öncesinde pislik tutucu ve değişim kolaylığı için önünde ve arkasında birer vana kullanılması önerilir. Novus Mühendislik ve Enerji Sistemleri, montaj sonrası uzaktan okuma ve ısı gideri paylaşımı hizmeti verir. Isı sayaçları 5 yılda bir periyodik muayeneye tabidir; ayrıntılar için muayene ve kalibrasyon sayfamıza bakabilirsiniz.
