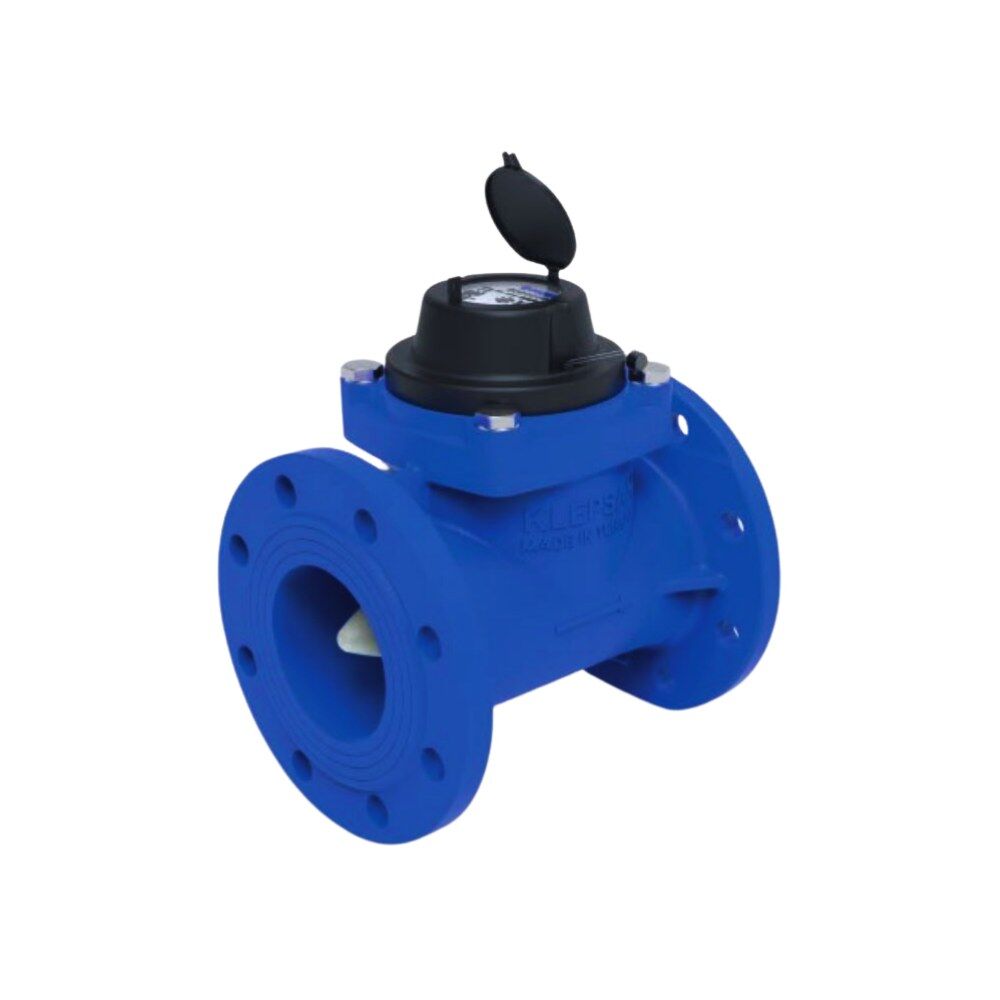

Klepsan Woltman Tipi Flanşlı Soğuk Su Sayacı DN80 (3”)
Klepsan Woltman Tipi Flanşlı Soğuk Su Sayacı DN80 (3”)
- Klepsan woltman tipi (türbinli) mekanik soğuk su sayacı
- Çap DN80 (3”), flanşlı bağlantı
- Sürekli debi Q3 100 m³/h
- Ölçüm aralığı (R = Q3/Q1): R160
- Sıcaklık: 50 °C’ye kadar soğuk su
- Gövde boyu (L) 225 mm; flanş çapı D 200 mm, delik eksen çapı D1 160 mm, cıvata 8-M16
- Okuma: 7 tamburlu mekanik gösterge, optik okumaya uygun; pulse çıkışı opsiyonel
- Gövde: elektrostatik boyalı GG25 döküm; koruma sınıfı IP68
- MID (2014/32/AB) sertifikalı, EN ISO 4064’e uygun; onaylanmış kuruluş 2275 (Romanya)
Klepsan Woltman Tipi Su Sayaçları
Klepsan woltman tipi su sayaçları, büyük çaplı hatlarda yüksek debili su akışını ölçmek için üretilen flanşlı, türbinli mekanik sayaçlardır. Soğuk su modeli DN50’den DN250’ye kadar sekiz çapta sunulur. Bu ürün DN80 (3”) modelidir.

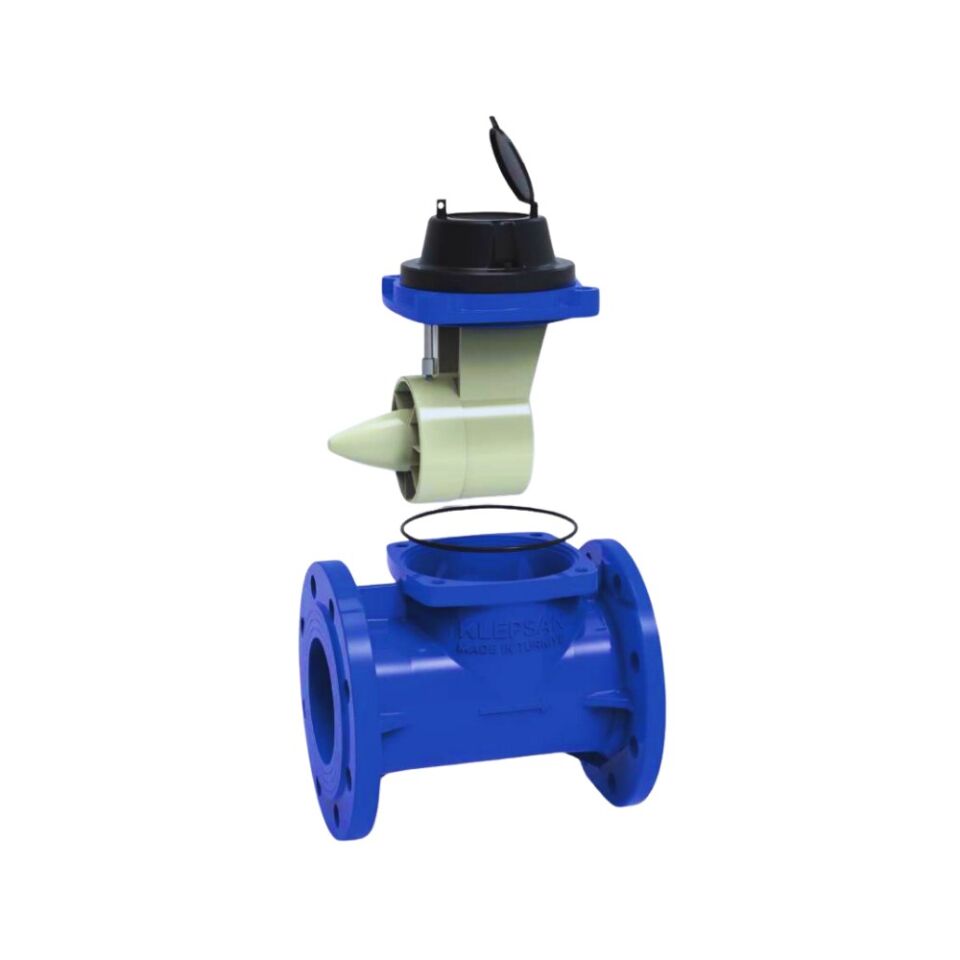

Woltman tipinde su, boru ekseni doğrultusunda yerleştirilmiş bir türbini döndürür; bu yapı büyük debileri düşük basınç kaybıyla ölçmeye uygundur. Sayaç tesisata iki ucundaki flanşlarla bağlanır.
Öne Çıkan Özellikler
- Türbinli (woltman) tasarım ile uzun ömür
- Üreticiye göre her montaj konumunda yüksek hassasiyet ve doğruluk
- 7 tamburlu kayıt ünitesi, süper kuru kadran, 360° dönen mekanizma
- Optik okumaya uygun; pulse çıkışı opsiyonel
- Manyetik müdahaleye karşı korumalı
- Basınç ve darbeye dayanıklı özel cam
- Korozyona dirençli, elektrostatik boyalı GG25 döküm gövde
- Düşük basınç kaybı, içme suyuna uygun; IP68 koruma sınıfı
- Uzun ömürlü, bakım gerektirmeyen çalışma; üretici uzun süreli yedek parça ve servis desteği verir
Serinin Diğer Çapları
| Çap | Gövde boyu L (mm) | Flanş çapı D (mm) | Delik eksen çapı D1 (mm) | Cıvata | Q3 (m³/h) |
|---|---|---|---|---|---|
| DN50 (2”) | 200 | 165 | 125 | 4-M16 | 40 |
| DN65 (2½”) | 200 | 185 | 145 | 4-M16 | 63 |
| DN80 (3”) (bu ürün) | 225 | 200 | 160 | 8-M16 | 100 |
| DN100 (4”) | 250 | 220 | 180 | 8-M16 | 160 |
| DN125 (5”) | 250 | 250 | 210 | 8-M16 | 160 |
| DN150 (6”) | 300 | 285 | 240 | 8-M16 | 400 |
| DN200 (8”) | 350 | 340 | 295 | 12-M20 | 400 |
| DN250 (10”) | 450 | 405 | 355 | 12-M20 | 630 |
Flanş ölçüleri (D, D1, cıvata) karşı flanşın seçimi için verilmiştir.
Kullanım Alanları
- Bina, site ve kampüs ana giriş hatları
- Sanayi tesislerinde kullanma ve proses suyu hatları
- Su depoları, hidrofor ve pompa çıkışları
- Otel, hastane, AVM gibi yüksek tüketimli yapılar
Neden Klepsan Woltman?
Klepsan woltman serisi, büyük çaplı ana hatlarda yüksek debiyi düşük basınç kaybıyla ölçer; opsiyonel pulse çıkışı ile sayaç bina otomasyonuna ya da uzaktan okuma sistemine bağlanabilir. Yerli üretim olması yedek parça ve servise erişimi kolaylaştırır.
Montaj, Okuma ve Muayene
Sayaç, gövdesindeki ok su akış yönünü gösterecek biçimde, aynı anma çapındaki karşı flanşlar arasına contalarla bağlanır; cıvata sayısı ve ölçüsü tablodaki değerlere uygun olmalıdır. Sayacın önüne pislik tutucu, önüne ve arkasına birer vana konması bakım ve değişimi kolaylaştırır.
Soğuk su sayaçlarının periyodik muayene süresi 10 yıldır. Süre yıl olarak izlenir: sayacın damgalandığı yıl birinci yıl sayılır ve süresi dolan sayaç, sürenin dolduğu yılı izleyen yıl içinde yerine muayeneli bir sayaç takılarak değiştirilir (Elektrik, Su ve Gaz Sayaçları Muayene Yönetmeliği, md. 8 ve EK-1; RG 23.11.2023/32378).
