Klepsan KVS-4WS Woltman Tipi Flanşlı Sıcak Su Sayacı DN100 (4”)
Klepsan KVS-4WS Woltman Tipi Flanşlı Sıcak Su Sayacı DN100 (4”)

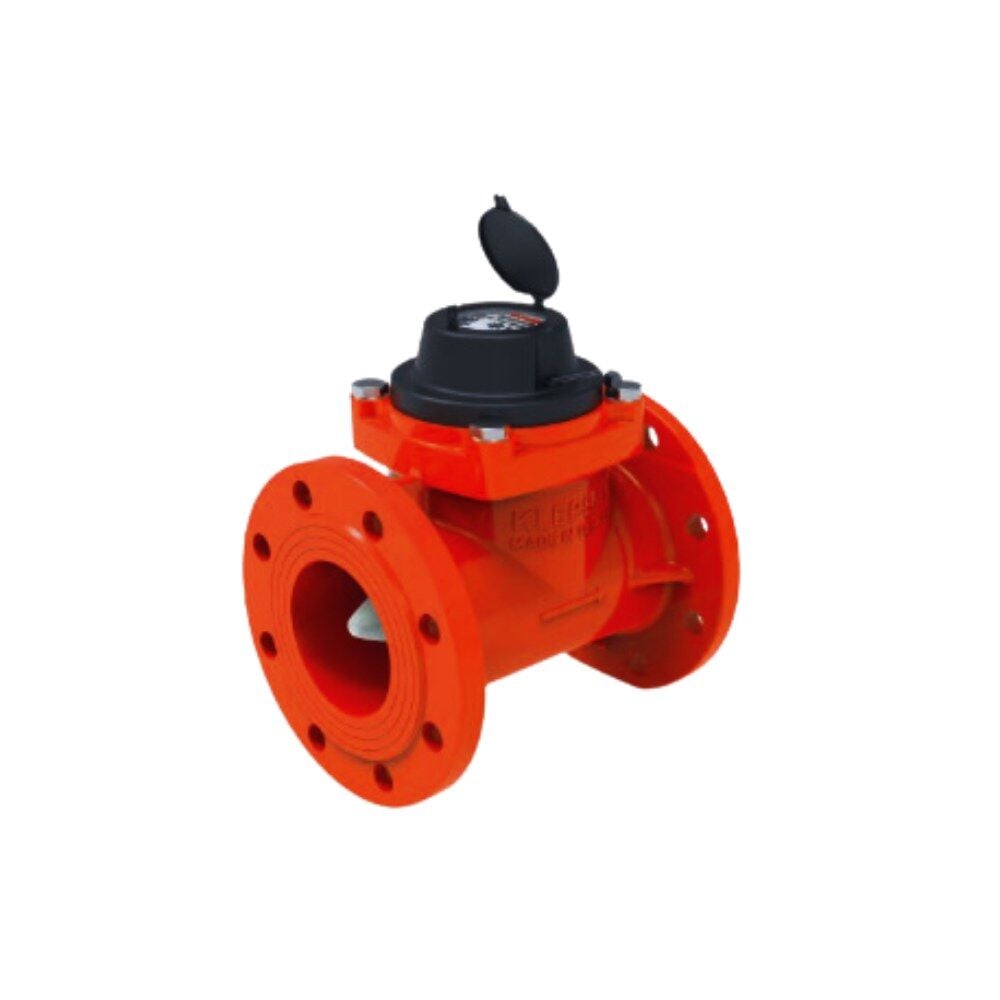

- Klepsan KVS-4WS woltman tipi (türbinli) mekanik sıcak su sayacı
- Çap DN100 (4”), flanşlı bağlantı
- Sürekli debi Q3 160 m³/h
- Ölçüm aralığı (R = Q3/Q1): R160
- Sıcaklık: 90 °C’ye kadar sıcak su

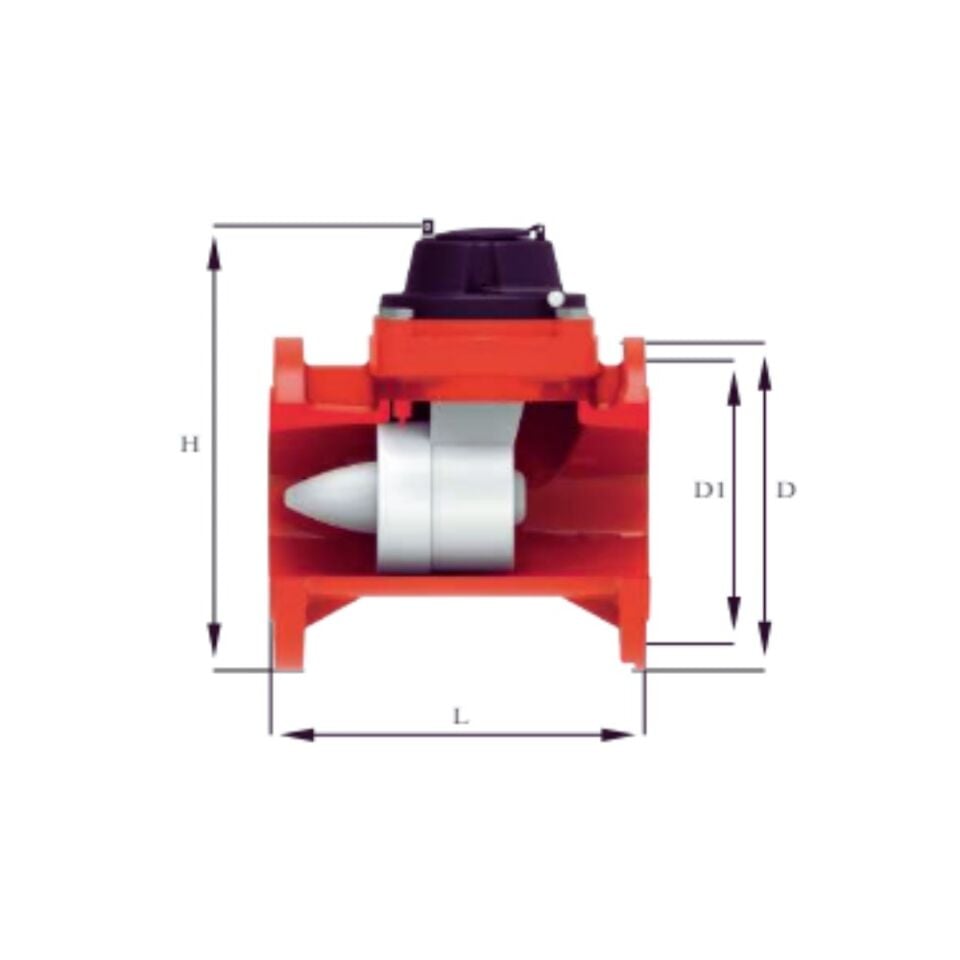

- Gövde boyu (L) 250 mm; flanş çapı D 220 mm, delik eksen çapı D1 180 mm, cıvata 8-M16
- Okuma: 7 tamburlu mekanik gösterge, optik okumaya uygun; pulse çıkışı opsiyonel
- Gövde: elektrostatik boyalı GG25 döküm; koruma sınıfı IP68
- MID (2014/32/AB) sertifikalı, EN ISO 4064’e uygun; onaylanmış kuruluş 2275 (Romanya)
Klepsan Woltman Tipi Su Sayaçları
Klepsan woltman tipi su sayaçları, büyük çaplı hatlarda yüksek debili su akışını ölçmek için üretilen flanşlı, türbinli mekanik sayaçlardır. Sıcak su modeli 90 °C’ye kadar sıcak suyu ölçer; sitede DN50’den DN200’e kadar yedi çapta sunulur. Bu ürün DN100 (4”) modelidir.

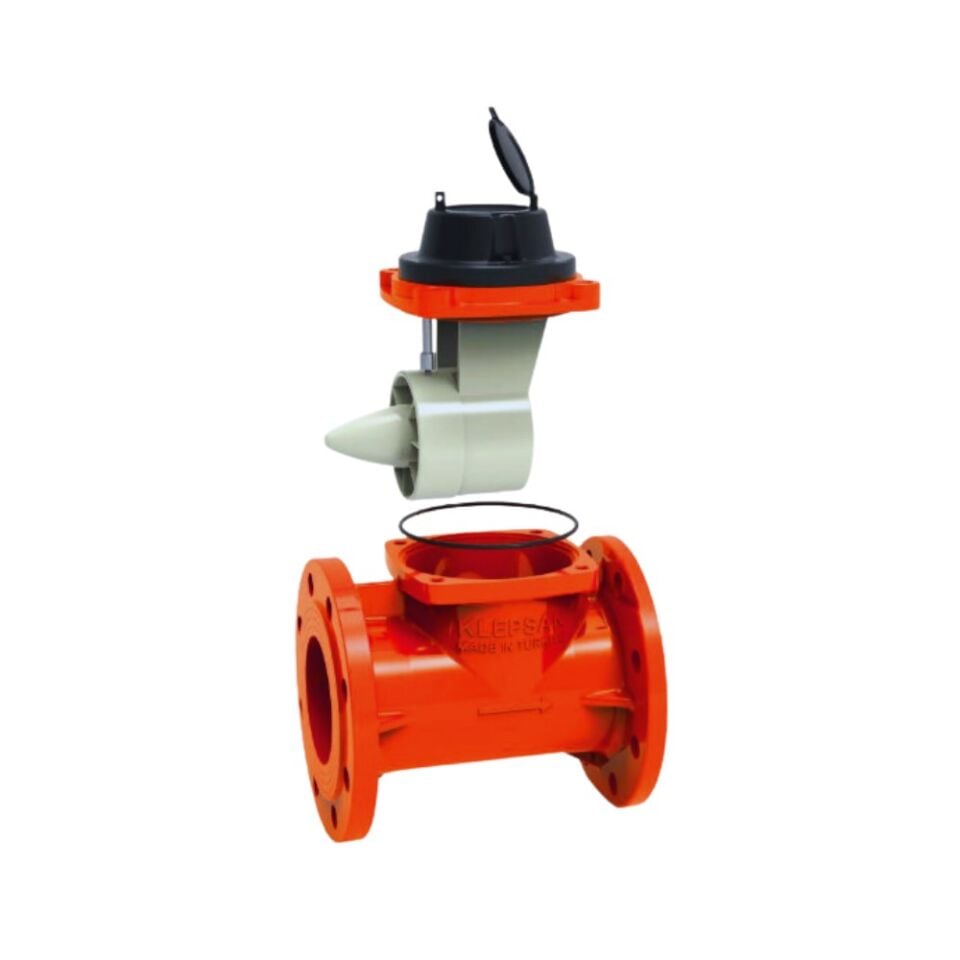

Woltman tipinde su, boru ekseni doğrultusunda yerleştirilmiş bir türbini döndürür; bu yapı büyük debileri düşük basınç kaybıyla ölçmeye uygundur. Sayaç tesisata iki ucundaki flanşlarla bağlanır.
Öne Çıkan Özellikler
- Türbinli (woltman) tasarım ile uzun ömür
- Üreticiye göre her montaj konumunda yüksek hassasiyet ve doğruluk
- 7 tamburlu kayıt ünitesi, süper kuru kadran, 360° dönen mekanizma
- Optik okumaya uygun; pulse çıkışı opsiyonel
- Manyetik müdahaleye karşı korumalı
- Basınç ve darbeye dayanıklı özel cam
- Korozyona dirençli, elektrostatik boyalı GG25 döküm gövde
- Düşük basınç kaybı, içme suyuna uygun; IP68 koruma sınıfı
- Uzun ömürlü, bakım gerektirmeyen çalışma; üretici uzun süreli yedek parça ve servis desteği verir
Serinin Diğer Çapları
| Çap | Gövde boyu L (mm) | Flanş çapı D (mm) | Delik eksen çapı D1 (mm) | Cıvata | Q3 (m³/h) |
|---|---|---|---|---|---|
| DN50 (2”) | 200 | 165 | 125 | 4-M16 | 40 |
| DN65 (2½”) | 200 | 185 | 145 | 4-M16 | 63 |
| DN80 (3”) | 225 | 200 | 160 | 8-M16 | 100 |
| DN100 (4”) (bu ürün) | 250 | 220 | 180 | 8-M16 | 160 |
| DN125 (5”) | 250 | 250 | 210 | 8-M16 | 160 |
| DN150 (6”) | 300 | 285 | 240 | 8-M16 | 400 |
| DN200 (8”) | 350 | 340 | 295 | 12-M20 | 400 |
Flanş ölçüleri (D, D1, cıvata) karşı flanşın seçimi için verilmiştir.
Kullanım Alanları
- Merkezi sıcak su üretim ve dağıtım hatları
- Otel, hastane, yurt ve spor tesisi gibi yüksek sıcak su tüketimli yapılar
- Blok ve bina girişlerinde sıcak su tüketiminin izlenmesi
- Endüstriyel sıcak su hatları
Neden Klepsan Woltman Sıcak Su Sayacı?
Büyük çaplı sıcak su hatlarında woltman tipi sayaç, yüksek debiyi düşük basınç kaybıyla ölçer. 90 °C’ye kadar sıcak suya uygun yapısı ve opsiyonel pulse çıkışıyla merkezi sıcak su sistemlerinin ana hat ölçümüne uygundur; yerli üretim olması yedek parça ve servise erişimi kolaylaştırır.
Montaj, Okuma ve Muayene
Sayaç, gövdesindeki ok su akış yönünü gösterecek biçimde, aynı anma çapındaki karşı flanşlar arasına contalarla bağlanır; cıvata sayısı ve ölçüsü tablodaki değerlere uygun olmalıdır. Sayacın önüne pislik tutucu, önüne ve arkasına birer vana konması bakım ve değişimi kolaylaştırır.
Elektrik, Su ve Gaz Sayaçları Muayene Yönetmeliği, sıcak su hattından geçen suyu ölçen sayaçları kapsamaz (md. 2/2-b; RG 23.11.2023/32378).
Novus Enerji, merkezi sistemli binalarda sayaçların uzaktan okunması ve tüketim paylaşımı hizmetini verir.
