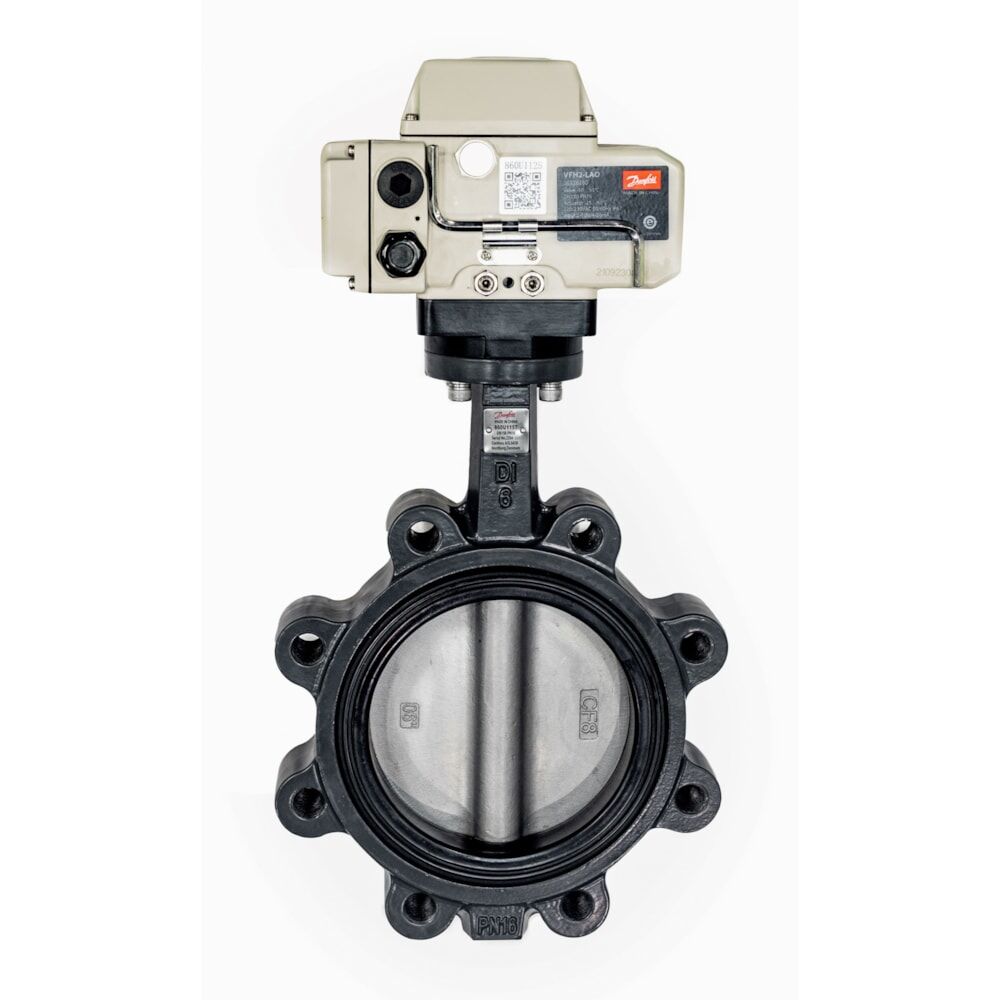

Danfoss VFH2-LAO lug tip 230V on-off motorlu kelebek vana DN600 (24”)
Danfoss VFH2-LAO lug tip 230V on-off motorlu kelebek vana
Danfoss VFH2-LAO, lug (kulp) tip bağlantılı, 230 V on-off elektrikli aktüatörlü motorlu kelebek vanadır. DN50–DN600 çap aralığında, PN16 basınç sınıfındadır. Isıtma ve soğutma devrelerinde %50’ye kadar glikol karışımlı su ile kullanılabilir. Gövde malzemesi sünek demir (DIN GGG40), koruma sınıfı IP67. Çaplara göre Kvs, tork ve sipariş kodları aşağıdaki tablodadır.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Tip | VFH2-LAO |
| Akışkan sıcaklığı [°C] [Maks.] | 95 °C |
| Akışkan sıcaklığı [°C] [Min.] | -10 °C |
| Alternatif akışkan | %50’ye kadar glikol karışımlı su |
| Basınç sınıfı | PN 16 |
| Bağlantı tipleri | Kulp (lug) |
| Besleme voltajı [V] AC | 220 V |
| Dönüş açısı [°] | 90 ° |
| Fark basınç [bar] [Maks.] | 10 bar |
| Frekans [Hz] | 50 Hz |
| IP koruma sınıfı | IP67 |
| Kaçak oranı [% Kvs] | Kaçak oranı A |
| Kontrol sinyali tipi | On/Off |
| Koruma sınıfı | II |
| Manuel kullanım | Evet |
| Ortam sıcaklığı [°C] [Min.] | -10 °C |
| Uygulama | Isıtma ve soğutma |
| Vana diski malzemesi | Paslanmaz çelik |
| Vana gövdesi malzemesi | Sünek demir (DIN GGG40) |
| Vana tipi | Motorlu kelebek vana |
Sipariş Kodları
| Sipariş Kodu | Çap | Açıklama |
|---|---|---|
| 003Z6366 | DN50 (2”) | DN50, PN16, lug tip 230V on-off motorlu kelebek vana, paslanmaz çelik, Kvs 82 m³/h |
| 003Z6369 | DN65 (2½”) | DN65, PN16, lug tip 230V on-off motorlu kelebek vana, paslanmaz çelik, Kvs 207 m³/h |
| 003Z6372 | DN80 (3”) | DN80, PN16, lug tip 230V on-off motorlu kelebek vana, paslanmaz çelik, Kvs 288 m³/h |
| 003Z6375 | DN100 (4”) | DN100, PN16, lug tip 230V on-off motorlu kelebek vana, paslanmaz çelik, Kvs 569 m³/h |
| 003Z6378 | DN125 (5”) | DN125, PN16, lug tip 230V on-off motorlu kelebek vana, paslanmaz çelik, Kvs 874 m³/h |
| 003Z6380 | DN150 (6”) | DN150, PN16, lug tip 230V on-off motorlu kelebek vana, paslanmaz çelik, Kvs 1348 m³/h |
| 003Z6382 | DN200 (8”) | DN200, PN16, lug tip 230V on-off motorlu kelebek vana, paslanmaz çelik, Kvs 2692 m³/h |
| 003Z6384 | DN250 (10”) | DN250, PN16, lug tip 230V on-off motorlu kelebek vana, paslanmaz çelik, Kvs 5550 m³/h |
| 003Z6386 | DN300 (12”) | DN300, PN16, lug tip 230V on-off motorlu kelebek vana, paslanmaz çelik, Kvs 7557 m³/h |
| 003Z6388 | DN350 (14”) | DN350, PN16, lug tip 230V on-off motorlu kelebek vana, paslanmaz çelik, Kvs 10212 m³/h |
| 003Z6390 | DN400 (16”) | DN400, PN16, lug tip 230V on-off motorlu kelebek vana, paslanmaz çelik, Kvs 14042 m³/h |
| 003Z6392 | DN450 (18”) | DN450, PN16, lug tip 230V on-off motorlu kelebek vana, paslanmaz çelik, Kvs 18600 m³/h |
| 003Z6394 | DN500 (20”) | DN500, PN16, lug tip 230V on-off motorlu kelebek vana, paslanmaz çelik, Kvs 23915 m³/h |
| 003Z6396 | DN600 (24”) | DN600, PN16, lug tip 230V on-off motorlu kelebek vana, paslanmaz çelik, Kvs 36946 m³/h |
Danfoss ürünleri Novus Mühendislik ve Enerji Sistemleri güvencesiyle; ürün seçimi, proje ve toplu alım için WhatsApp veya telefonla teknik destek alabilirsiniz. Teknik değerler üretici verilerinden derlenmiştir; kesin seçim için ürün veri sayfasına başvurunuz.
Danfoss VFH2-LAO lug tip 230V on-off motorlu kelebek vana DN600 (24”)
DN600, PN16, lug tip 230V on-off motorlu kelebek vana, paslanmaz çelik, Kvs 36946 m³/h.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Net ağırlık | 204.6 Kilogram |
| Tip | VFH2-LAO |
| Akışkan sıcaklığı [°C] [Maks.] | 95 °C |
| Akışkan sıcaklığı [°C] [Min.] | -10 °C |
| Alternatif akışkan | %50’ye kadar glikol karışımlı su |
| Basınç sınıfı | PN 16 |
| Bağlantı tipleri | Kulp (lug) |
| Besleme voltajı [V] AC | 220 V |
| Dönüş açısı [°] | 90 ° |
| Fark basınç [bar] [Maks.] | 10 bar |
| Frekans [Hz] | 50 Hz |
| Güç tüketimi [W] | 140 W |
| IP koruma sınıfı | IP67 |
| Kaçak oranı [% Kvs] | Kaçak oranı A |
| Kontrol sinyali tipi | On/Off |
| Konum göstergesi | Hayır |
| Koruma sınıfı | II |
| Kvs [m³/h] | 36946 m³/h |
| Manuel kullanım | Evet |
| Ortam sıcaklığı [°C] [Min.] | -10 °C |
| Uygulama | Isıtma ve soğutma |
| Vana boyutu | DN 600 |
| Vana diski malzemesi | Paslanmaz çelik |
| Vana gövdesi malzemesi | Sünek demir (DIN GGG40) |
| Vana tipi | Motorlu kelebek vana |
| Çalışma tipi | Aktüatör |
| Çalışma torku [Nm] | 2500 N-m |
Danfoss ürünleri Novus Mühendislik ve Enerji Sistemleri güvencesiyle; ürün seçimi, proje ve toplu alım için WhatsApp veya telefonla teknik destek alabilirsiniz. Teknik değerler üretici verilerinden derlenmiştir; kesin seçim için ürün veri sayfasına başvurunuz.
