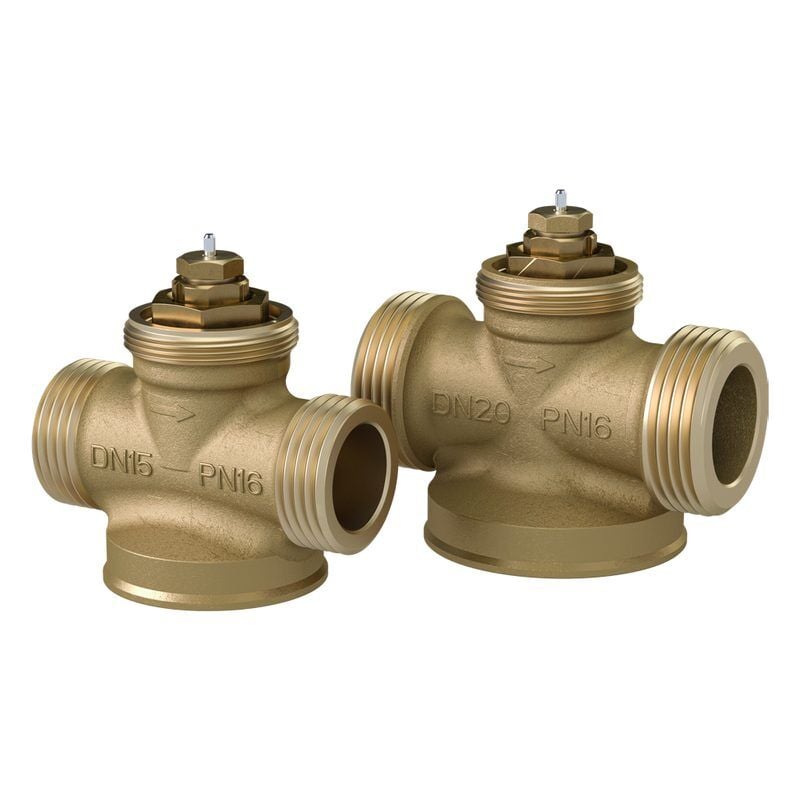

Danfoss FAN-Q Basınçtan Bağımsız Kontrol Vanası (PICV) DN15–DN20, Fan Coil İçin DN15 (½”) - İç Dişli
Danfoss FAN-Q Basınçtan Bağımsız Kontrol Vanası (PICV) DN15–DN20, Fan Coil İçin
Danfoss FAN-Q, fan coil üniteleri için geliştirilmiş kompakt basınçtan bağımsız kontrol vanasıdır (PICV). İçindeki fark basınç regülatörü kontrol vanası üzerindeki basınç farkını sabit tutar; böylece debi otomatik sınırlanır, ayrıca balans vanası, kapama vanası ya da düz boru mesafesi gerekmez. Açma/kapama kontrollüdür, en fazla 4 bar fark basınçla çalışır, 10 bar fark basınca kadar kapatabilir ve salmastrası basınç altında değiştirilebilir. TWA-Z NC termal motorla kullanılır.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Tip | FAN-Q basınçtan bağımsız kontrol vanası (PICV) |
| Vana boyutu | DN15, DN20 |
| Anma debisi (Qnom) | DN15 HF 550 l/h · DN20 HF 850 l/h |
| Ayar aralığı | DN15: 1–7 · DN20: 1–7 ve N |
| Min. fark basınç (Δpmin) | 35 kPa (HF) |
| Maks. fark basınç (Δpmax) | 400 kPa |
| Basınç sınıfı | PN 16 |
| Kontrol karakteristiği | Açma/kapama (on-off) |
| Kaçak sınıfı (önerilen motorla) | IEC 60534-4 Sınıf IV |
| Elle kapatma | ISO 5208 Sınıf A |
| Akışkan | Kapalı ısıtma/soğutma devresinde su ve su karışımı |
| Glikol | Etilen ve propilen glikol, en fazla %50 |
| Akışkan sıcaklığı | (−10) 2 … 120 °C |
| Strok | 1,8 mm |
| Motor bağlantısı | M30 × 1,5 |
| Önerilen motor | TWA-Z NC (230 V: 082F1248) |
| Gövde malzemesi | DZR pirinç (CW602N) |
| Membran ve contalar | EPDM |
Sipariş Kodları
| Sipariş Kodu | Çap | Açıklama | Ambalaj |
|---|---|---|---|
| 003Z9651 | DN15 (½”) | DN15 HF, iç dişli, 550 l/h | Tek adet |
| 003Z9653 | DN20 (¾”) | DN20 HF, iç dişli, 850 l/h | Tek adet |
| 003Z9601 | DN15 (½”) | DN15 HF, dış dişli G¾A, 550 l/h | 36 adet |
| 003Z9603 | DN20 (¾”) | DN20 HF, dış dişli G1A, 850 l/h | 36 adet |
Danfoss ürünleri Novus Mühendislik ve Enerji Sistemleri güvencesiyle; ürün seçimi, proje ve toplu alım için WhatsApp veya telefonla uzman ürün danışmanlığı alabilirsiniz. Teknik değerler üretici verilerinden derlenmiştir; kesin seçim için ürün veri sayfasına başvurunuz.
Danfoss FAN-Q Basınçtan Bağımsız Kontrol Vanası (PICV) DN15–DN20, Fan Coil İçin DN15 (½”) - İç dişli
Danfoss FAN-Q DN15 HF, iç dişli, 550 l/h; fan coil ve benzeri terminal ünitelerde debiyi basınçtan bağımsız sınırlayan ve açma/kapama kontrolü yapan kombine vana.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Tip | FAN-Q basınçtan bağımsız kontrol vanası (PICV) |
| Vana boyutu | DN15, DN20 |
| Anma debisi (Qnom) | DN15 HF 550 l/h · DN20 HF 850 l/h |
| Ayar aralığı | DN15: 1–7 · DN20: 1–7 ve N |
| Min. fark basınç (Δpmin) | 35 kPa (HF) |
| Maks. fark basınç (Δpmax) | 400 kPa |
| Basınç sınıfı | PN 16 |
| Kontrol karakteristiği | Açma/kapama (on-off) |
| Kaçak sınıfı (önerilen motorla) | IEC 60534-4 Sınıf IV |
| Elle kapatma | ISO 5208 Sınıf A |
| Akışkan | Kapalı ısıtma/soğutma devresinde su ve su karışımı |
| Glikol | Etilen ve propilen glikol, en fazla %50 |
| Akışkan sıcaklığı | (−10) 2 … 120 °C |
| Strok | 1,8 mm |
| Motor bağlantısı | M30 × 1,5 |
| Önerilen motor | TWA-Z NC (230 V: 082F1248) |
| Gövde malzemesi | DZR pirinç (CW602N) |
| Membran ve contalar | EPDM |
Danfoss ürünleri Novus Mühendislik ve Enerji Sistemleri güvencesiyle; ürün seçimi, proje ve toplu alım için WhatsApp veya telefonla uzman ürün danışmanlığı alabilirsiniz. Teknik değerler üretici verilerinden derlenmiştir; kesin seçim için ürün veri sayfasına başvurunuz.
