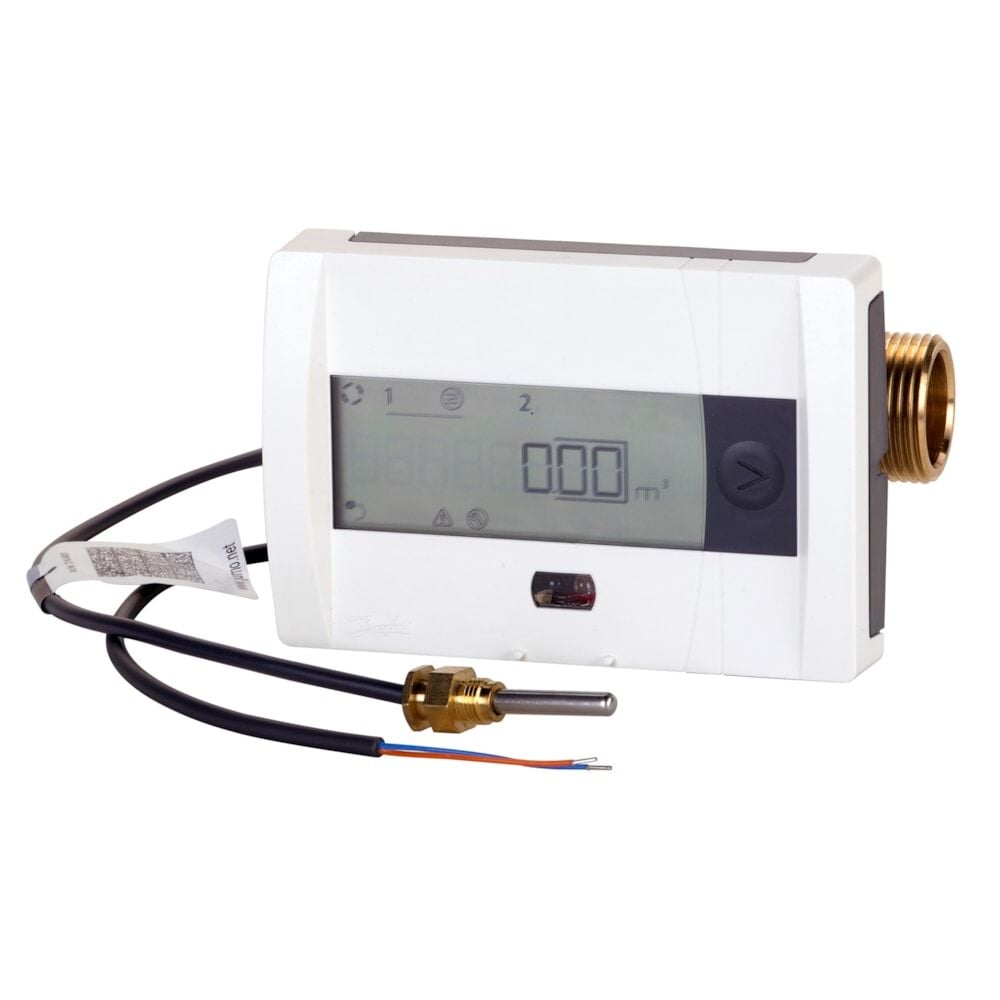

Danfoss SonoSafe 10 DN20 Ultrasonik Kalorimetre Isı Sayacı M-Bus'lı (2 Pulse Girişli)
Danfoss SonoSafe 10 DN20 Ultrasonik Kalorimetre Isı Sayacı
- Danfoss SonoSafe 10 ultrasonik ısı sayacı (kalorimetre)
- Gövde çapı DN20 (¾”), nominal debi Qn 2,5 m³/h
- En yüksek debi qs 5 m³/h, en düşük debi qi 25 l/h
- Gövde boyu (L) 130 mm, bağlantı 1” dişli (G1A)
- Haberleşme: Dahili kablolu M-Bus ve optik arayüz (wM-Bus OMS modülü sonradan takılabilir)
- Kullanım tipi: Isıtma; montaj noktası: dönüş hattı
- Sıcaklık sensörü: PT1000, 1,5 m kablolu
- MID onayı: Danimarka, doğruluk sınıfı 2
- Basınç sınıfı: PN16
Danfoss SonoSafe 10 Serisi
Danfoss SonoSafe 10, konutlarda ısıtma enerjisini ölçmek için tasarlanmış kompakt ultrasonik ısı sayacıdır.
Sayaç; hesap ünitesi, ultrasonik debi ölçer ve 1,5 m kablolu bir çift PT1000 sıcaklık sensöründen oluşur. Dahili M-Bus’a ek olarak boş bir modül yuvası vardır; haberleşme ihtiyacı değişirse modül sonradan takılabilir.
Öne Çıkan Özellikler (üretici verisi)
- MID onaylı (DK-0200-MI004-034), doğruluk sınıfı 2 (EN 1434)
- Yalnız ısıtma ölçümü için üretilir
- Dahili kablolu M-Bus (EN 13757-3) ve optik arayüz
- Sonradan takılabilir modüller: wM-Bus (OMS), M-Bus + 2 pulse giriş, 2 pulse giriş veya 2 pulse çıkış
- Akışkan sıcaklığı 5–95 °C, sıcaklık farkı 3–90 K; basınç sınıfı PN16
- Her konumda montaj; öncesinde ve sonrasında düz boru gerekmez
- Koruma sınıfı IP65
- 3,6 V lityum AA pil; üreticiye göre 16+1 yıl
Kullanım Alanları
- Daire ve bağımsız bölüm ısı tüketimi ölçümü
- Merkezi ısıtmalı apartman ve siteler
- Isı gideri paylaşımı ve faturalandırma
- Ofis ve küçük ticari bölümler
Neden Danfoss SonoSafe 10?
SonoSafe 10, uzun pil ömrü ve sonradan takılabilen haberleşme modülleri sayesinde bir kez takılıp uzun yıllar dokunulmadan kullanılmak üzere tasarlanmıştır; Danfoss’un ısıtma sistemlerindeki deneyimi güvenilir ölçüm sağlar.
Montaj, Okuma ve Muayene
Sayaç, kılavuzunda belirtilen konumda ve montaj noktasında takılmalıdır; sayaç öncesinde pislik tutucu ve değişim kolaylığı için önünde ve arkasında birer vana kullanılması önerilir. Novus Mühendislik ve Enerji Sistemleri, montaj sonrası uzaktan okuma ve ısı gideri paylaşımı hizmeti verir. Isı sayaçları 5 yılda bir periyodik muayeneye tabidir; ayrıntılar için muayene ve kalibrasyon sayfamıza bakabilirsiniz.
Aynı çaptaki diğer modeller: DN20 kalorimetreler · Markanın tüm ürünleri: Danfoss · Kalorimetre nedir, nasıl seçilir?
Danfoss SonoSafe DN20 qp 2,5 m³/h, G1" 130 mm, Dönüşe uygun, M-Bus Modüllü, sadece ısıtma için, 1 serbest sensör
SonoSafe DN20 qp 2,5 m³/h, G1" 130 mm, Dönüşe uygun, M-Bus Modüllü, sadece ısıtma için, 1 serbest sensör. Konut uygulamaları için kalorimetre.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Net ağırlık | 0.8 Kilogram |
| Tip | SonoSafe 10 |
| Akış ölçüm prensibi | Ultrasonik |
| Akışkan | VDI 2035’e göre ısıtma sistemi |
| Akışkan sıcaklığı [°C] [Maks.] | 95 °C |
| Akışkan sıcaklığı [°C] [Min.] | 5 °C |
| Akışkana temas eden malzeme | Pirinç sensör |
| Arayüz modülü slot 1 | Puls sinyal giriş modülü (2 giriş) |
| Açıklama | konut uygulamaları için kalorimetre |
| Basınç, nominal [bar] | 16 bar |
| Bağlantı boyutu | G 1 |
| Bağlantı tipleri | Dişli |
| Besleme gerilimi tipi | Pil 1 A-cell |
| Depolama sıcaklığı [°C] [Maks.] | 60 °C |
| Depolama sıcaklığı [°C] [Min.] | -25 °C |
| Devreye Alma Gereci | SonoApp |
| Dinamik aralık | 1:100 |
| Doğruluk standardı | EN1434 Sınıf 2 |
| Ekran tipi | LCD |
| Enerji birimi | kWh (virgülden sonra hane yok) |
| Entegre iletişim | M-Bus |
| Fark Sıcaklık Limitleri (Hesaplanan) [K] [Maks.] | 90 K |
| Fark Sıcaklık Limitleri (Hesaplanan) [K] [Min.] | 3 K |
| Gövde rengi | RAL 9010 Beyaz |
| Günlük Kaydı Saklama Aralığı [Ay] | 1 ay |
| Günlük Kaydı Saklama Süresi [Ay] | 24 ay |
| Hesaplama ünitesi koruma sınıfı | IP65 |
| Hesaplama ünitesi ve debi sensörü arasındaki kablo uzunluğu [m] | 0.5 m |
Danfoss ürünleri Novus Mühendislik ve Enerji Sistemleri güvencesiyle; ürün seçimi, proje ve toplu alım için WhatsApp veya telefonla teknik destek alabilirsiniz. Teknik değerler üretici verilerinden derlenmiştir; kesin seçim için ürün veri sayfasına başvurunuz.
| Gövde Çapı | : | DN20 (¾”) |
| Kullanım Tipi | : | Isıtma |
| Nominal Debi (Qn) | : | 2,50 m³/h |
| Bağlantı Çapı | : | 1" Dişli |
| Haberleşme Şekli | : | M-Bus (Kablolu) |
| Gövde Boyu (L) | : | 130 mm |
| MID Onayı | : | Danimarka |
| Isı Sensörü | : | Standart PT1000 |
