Danfoss AB-QM HF, Flanşlı, Basınçtan bağımsız kombine balans ve kontrol vanası DN250 (10”)
Danfoss AB-QM HF, Flanşlı, Basınçtan bağımsız kombine balans ve kontrol vanası
Danfoss AB-QM HF, yüksek debili (HF) flanşlı basınçtan bağımsız kombine balans ve kontrol vanasıdır; DN65–DN250 çaplarda, PN16 basınç sınıfındadır. Çaplara göre anma debileri ve sipariş kodları aşağıdaki tablodadır.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Tip | AB-QM |
| Akışkan sıcaklığı [°C] [Maks.] | 120 °C |
| Akışkan sıcaklığı [°C] [Min.] | -10 °C |
| Aktüatör bağlantısı | Danfoss standardı |
| Basınç sınıfı | PN 16 |
| Bağlantı tipleri | Flanş |
| Fark basınç [kPa] [Maks.] | 600 KPa |
| Test tapaları | Test tapalı |
| Vana gövdesi malzemesi | Gri demir (EN-GJL-250) |
Sipariş Kodları
| Sipariş Kodu | Çap | Açıklama |
|---|---|---|
| 003Z0793 | DN65 (2½”) | DN65 HF, Flanşlı, 25.000 l/h, Basınçtan bağımsız kombine balans ve kontrol vanası |
| 003Z0794 | DN80 (3”) | DN80 HF, Flanşlı, 40.000 l/h, Basınçtan bağımsız kombine balans ve kontrol vanası |
| 003Z0795 | DN100 (4”) | DN100 HF, Flanşlı, 59.000 l/h, Basınçtan bağımsız kombine balans ve kontrol vanası |
| 003Z0735 | DN125 (5”) | DN125 PN16 HF, Flanşlı, 140.000 l/h, Basınçtan bağımsız kombine balans ve kontrol vanası |
| 003Z0736 | DN150 (6”) | DN150 PN16 HF, Flanşlı, 200.000 l/h, Basınçtan bağımsız kombine balans ve kontrol vanası |
| 003Z0737 | DN200 (8”) | DN200 PN16 HF, Flanşlı, 410.000 l/h, Basınçtan bağımsız kombine balans ve kontrol vanası |
| 003Z0738 | DN250 (10”) | DN250 PN16 HF, Flanşlı, 500.000 l/h, Basınçtan bağımsız kombine balans ve kontrol vanası |
Danfoss ürünleri Novus Enerji güvencesiyle; ürün seçimi, proje ve toplu alım için WhatsApp veya telefonla teknik destek alabilirsiniz. Teknik değerler üretici verilerinden derlenmiştir; kesin seçim için ürün veri sayfasına başvurunuz.

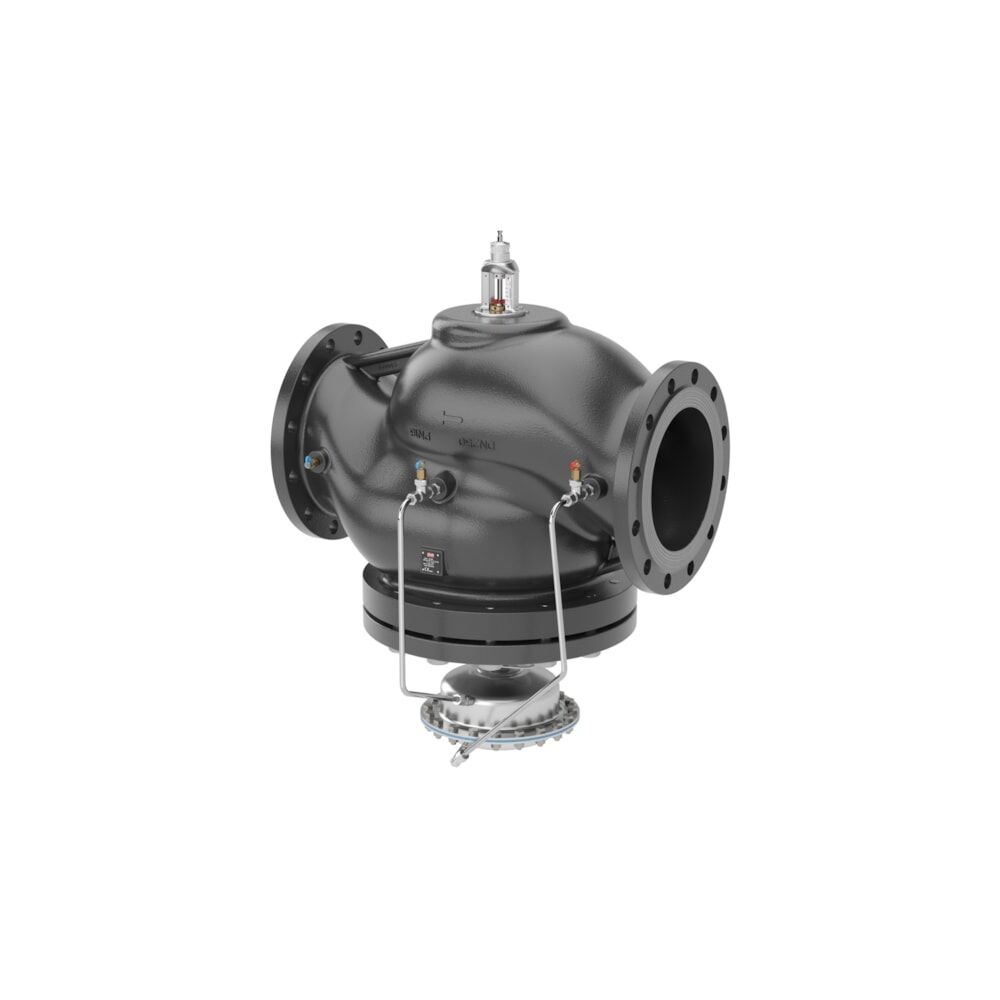

Danfoss AB-QM HF, Flanşlı, Basınçtan bağımsız kombine balans ve kontrol vanası DN250 (10”)
AB-QM DN250 PN16 HF, Flanşlı, 500.000 l/h, Basınçtan bağımsız kombine balans ve kontrol vanası.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Net ağırlık | 400 Kilogram |
| Tip | AB-QM |
| Akış nominal [m³/sa.] | 500 m³/h |
| Akışkan sıcaklığı [°C] [Maks.] | 120 °C |
| Akışkan sıcaklığı [°C] [Min.] | -10 °C |
| Aktüatör bağlantısı | Danfoss standardı |
| Ayar ölçeği | Evet |
| Basınç sınıfı | PN 16 |
| Bağlantı tipleri | Flanş (EN 1092-2) |
| Debi sınırlandırma | Evet |
| Fark basınç [kPa] [Maks.] | 800 KPa |
| Fark basınç [kPa] [Min.] | 60 KPa |
| Kesme fonksiyonu | Evet |
| Önerilen aktüatörle kaçak sınıfı (IEC 60534-4) | Sınıf IV |
| Montaj konumu | Besleme / dönüş borusu |
| Ayar aralığı [%] [Maks.] | 100 % |
| Ayar aralığı [%] [Min.] | 40 % |
| Kapatma kaçak sınıfı (ISO 5208) | A |
| Depolama ve taşıma sıcaklığı [°C] [Maks.] | 70 °C |
| Depolama ve taşıma sıcaklığı [°C] [Min.] | -40 °C |
| Strok [mm] | 36 mm |
| Test tapaları | Test tapalı |
| Vana boyutu | DN 250 HF yüksek debi |
| Vana gövdesi malzemesi | Pik döküm EN-GJL-250 (GG-25) |
| Versiyon | AB-QM |
Danfoss ürünleri Novus Mühendislik ve Enerji Sistemleri güvencesiyle; ürün seçimi, proje ve toplu alım için WhatsApp veya telefonla teknik destek alabilirsiniz. Teknik değerler üretici verilerinden derlenmiştir; kesin seçim için ürün veri sayfasına başvurunuz.
