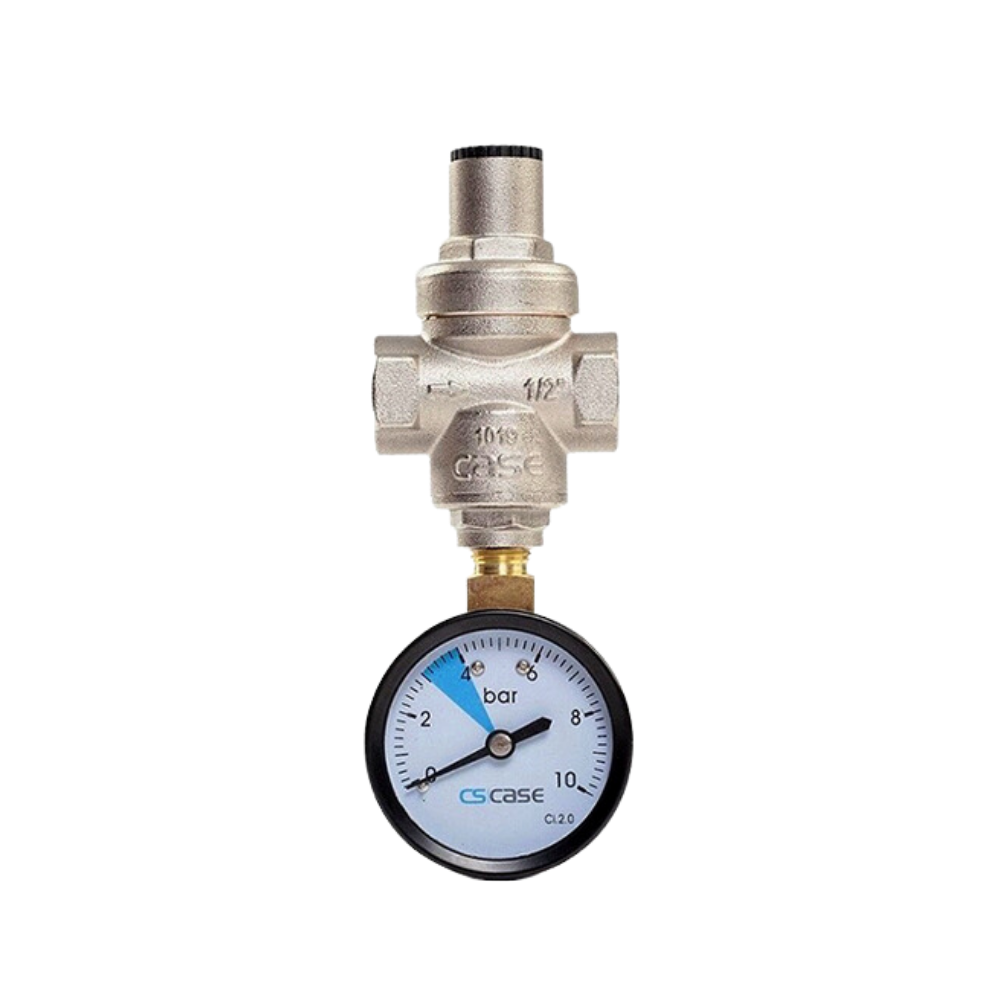

CASE - Minyon Basınç Düşürücü Manometreli Vana
CASE - Minyon Basınç Düşürücü Manometreli Vana
| ÖZELLİKLER | AÇIKLAMA |
|---|---|
| Ölçü | 1/2" – 3/4" (DN15 – DN20) |
| Gövde | Pirinç |
| Kaplama | Nikel |
| O-Ringler | NBR |
| Yay | Inox |
| Plastik Parçalar | PA6 GF30 |
| Mak. Giriş Basıncı | 16 Bar |
| Çıkış Basıncı | 1,5 - 5 Bar |
| Fabrika Ayar Basıncı | 3 Bar |
| Mak. Sıcaklık | 40 °C |
| Önerilen Debi | 21,17 l/dk - 1,27 m3/sa |
| Standart | TS EN 1567 |
| ÜRÜN KODU | ÜRÜN ÖLÇÜSÜ | KOLİ ADEDİ | BİRİM FİYAT |
|---|---|---|---|
| 3515 | 1/2" | 20 | 1.231,00 TL + KDV |
| 3520 | 3/4" | 20 | 1.360,00 TL + KDV |
Manometreli (Basınç Göstergeli) Su Basınç Düşürücü Nasıl Çalışır;
Su basınç düşürücülerinin çalışma sistemi iki karşıt kuvvetin dengesi
esasına dayanır.
Bu kuvvetler :
1- Sıkıştırılmış yayın uyguladığı baskı kuvveti
2- Su basıncının piston üzerine uyguladığı kuvvet
Yayın baskı kuvveti pistona uygulanan kuvvetten büyük ise piston
aşağıya doğru, küçük ise piston yukarıya doğru hareket eder ve
çıkış basıncının kontrollü bir şekilde ayarlanmasını sağlar.
Su basınç düşürücü, yüksek basınçlı şebeke sularının basıncını düşürerek tesisatlarda ve tesisatlara bağlı cihazlarda oluşabilecek tahribatların önlenmesi için üretilmiştir.
Su Basınç Düşürücüleri;
- Koç darbesinin zararlarını önler.
- Basınçlı suyun yarattığı gürültüyü önler.
- Basıncı dengelediğinden su tasarrufu sağlar. Laboratuvar testlerimizde
7.8 barlık bir basıncı 3 bara düşürdüğümüzde, toplam tüketimde %25 oranında su tasarrufu sağladığı görülmüştür.
- Çamaşır makineleri, bulaşık makineleri kombiler ve termosifonları basınçlı suyun zararlı etkilerinden korur.
* Hava ve gaz için kullanılmaz, yalnız su için üretilmiştir

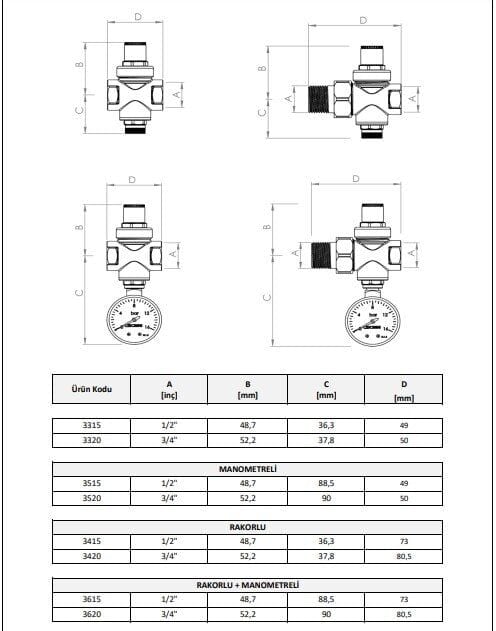

Basınç Göstergeli Case Minyon Basınç Düşürücü Vana Boyutları
Kurulum
Case Minyon Basınç Düşürücü Vana Nasıl Kurulur?
Su Basınç Düşürücü Montajı;
Bu ürün, tesisata kurulum esnasında düz, yana yatık ve ters şekilde monte edilebilir.
Kurulumdan önce giriş vanalarını kapatarak, şebeke su akışının kesildiğinden emin olunuz.
Kurulum esnasında ürünün gövdesi üzerindeki ok işaretinin, suyun aktığı yönü göstermesine dikkat ediniz.
Ürünün daha sağlıklı çalışması ve daha uzun ömürlü olması için; tesisata su basınç düşürücüden önce filtre takılması tavsiye edilir.
Çıkış basıncının gözlemlenebilmesi için manometreli ürünler tavsiye edilir.
Kalibrasyon
Su Basınç Düşürücü Ayarı Nasıl Yapılır?
Su basınç düşürücüleri, fabrika çıkışı ayar basıncı 3 bar olarak kalibre edilmektedir. Ayar
basıncı istenildiği taktirde kullanıcı tarafından değiştirilebilmektedir. Ayar basıncını değiştirmek
için öncelikle ürünün üst kısmındaki siyah plastik tapa el ile çevrilerek sökülür. Plastik tapanın
söküldüğü yerin iç kısmında bulunan alyan başlı ayar vidası, alyan anahtarı ile çevrilerek ayar
yapılır.
Ayar basıncını;
- arttırmak için ayar vidasını saat ( + ) yönüne,
- azaltmak için ayar vidasını saat yönü tersine ( - ),
çevirerek istenilen basınç değerine kalibre edilir.
