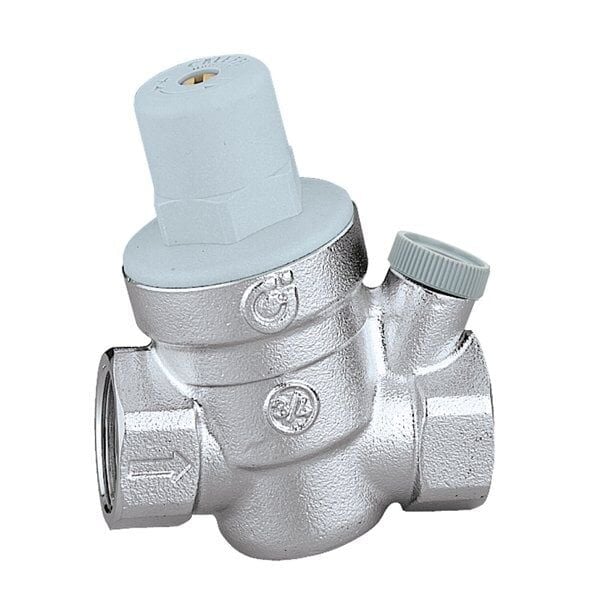

Caleffi Basınç Düşürücü | Eğimli Vana | Kartuşlu
Caleffi Basınç Düşürücü | Eğimli Vana | Kartuşlu
Caleffi eğimli basınç düşürücü vana, konut ve küçük ölçekli tesisat sistemlerinde şebeke giriş basıncını güvenli seviyeye düşürmek ve sabitlemek amacıyla tasarlanmıştır. Değiştirilebilir kartuşu ve entegre pislik tutucusu sayesinde uzun ömürlü, güvenilir ve bakım dostu bir kullanım sunar.
Ürün Özellikleri
- Eğimli tip basınç düşürücü vana
- Değiştirilebilir kartuş ve entegre pislik tutucu
- Pirinç gövde – krom kaplama
- Maksimum giriş basıncı: 16 bar
- Çıkış basınç ayar aralığı: 1 ÷ 6 bar
- Maksimum çalışma sıcaklığı: 40°C
- 1/4” dişi basınç saati bağlantısı vardır. Manometre Basınç Saati Dahil Değildir.
* Basınç saati opsiyoneldir.
* Basınç saati dahil ürün: 533251
* Sadece manometre (1/4” alttan çıkışlı): 557310
Kullanım Amacı ve Uygulama Alanları
Basınç düşürücü vanalar, domestik su sistemlerinde genellikle yüksek ve değişken olarak gelen şebeke basıncını düşürmek ve dengelemek amacıyla kullanılır. Caleffi 533 serisi, özellikle apartman daireleri gibi küçük ölçekli sistemler ve sıcak su depolama ısıtıcılarının korunması için geliştirilmiştir.
Çalışma Prensibi
Basınç düşürücü vananın çalışması iki karşıt kuvvet arasındaki dengeye dayanır:
- Akış kesitini açan yay kuvveti
- Akış kesitini kapatan diyaframın itme kuvveti
Su Akışı Varken
Tüketim noktası açıldığında yay kuvveti diyafram kuvvetinden daha büyük olur. Obturatör aşağı hareket eder ve vana su akışına açılır. Su ihtiyacı arttıkça diyafram altındaki basınç düşer ve vanadan geçen su miktarı artar.
Su Akışı Yokken
Tüketim noktası kapatıldığında çıkış basıncı yükselir ve diyafram yukarı itilir. Böylece obturatör vanayı kapatır ve çıkış basıncı ayarlanmış değerde sabitlenir.
Yapısal Detaylar
- Konturlu diyafram: Hassas basınç düzenlemesi ve uzun ömür
- Çıkarılabilir kartuş: Kolay temizlik ve bakım
- Sessiz çalışma: Geniş çıkış bölmesi sayesinde düşük gürültü
- Kompakt eğimli tasarım: Dar alanlarda kolay montaj
- Yapışmaz malzemeler: Kireçlenme riskini azaltır
Hidrolik Emniyet Grupları ile Kullanım
5331 modeli, sıcak su depolama ısıtıcıları için tasarlanmış Caleffi 5261 serisi hidrolik emniyet grupları ile birlikte kullanım için uygundur. Ürünle birlikte verilen 3/4” somun, emniyet grubunun girişine doğrudan bağlantı imkânı sağlar.
Sertifikalar ve Onaylar
Basınç düşürücü vanalar, WRAS (Birleşik Krallık) ve Fransa'daki ACS spesifikasyonları ile uyumlu olarak onaylanmıştır
